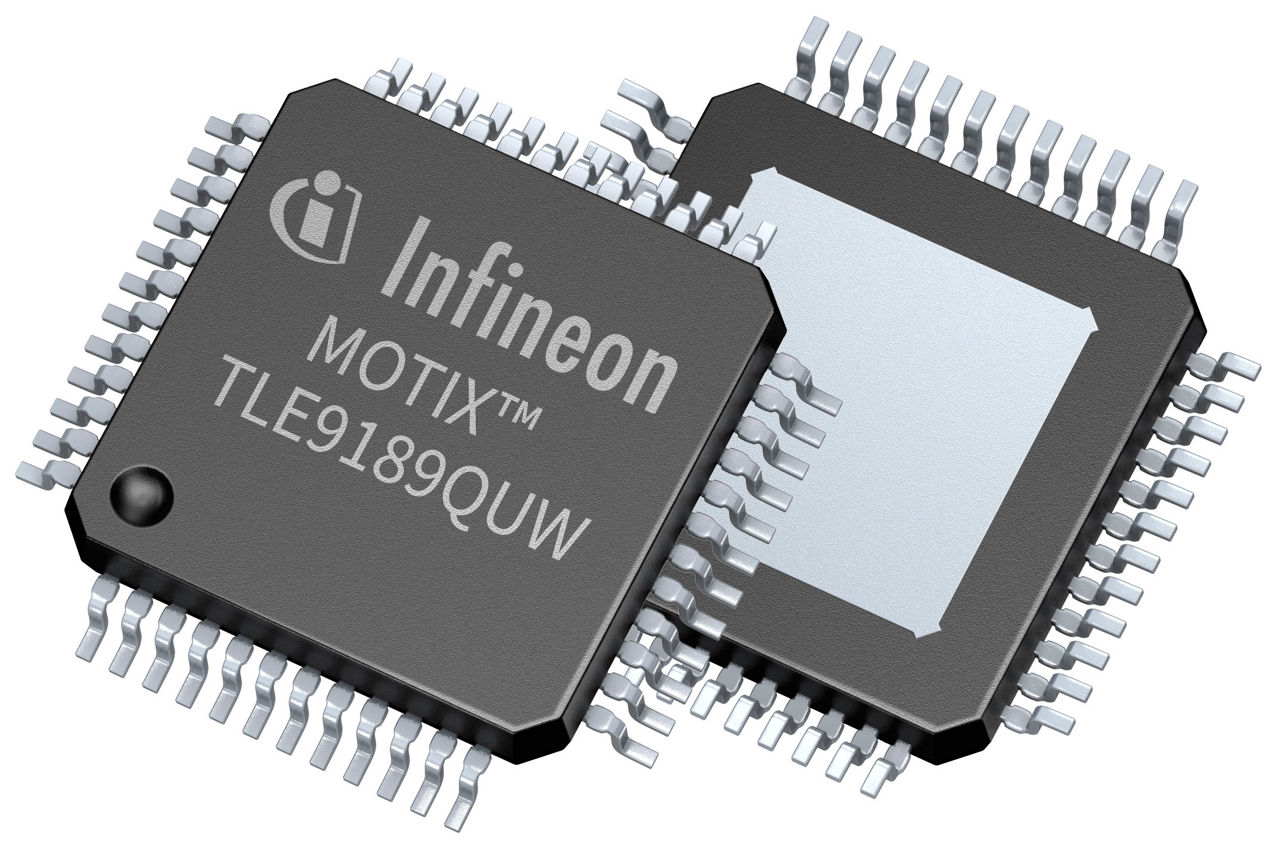

TLE9189QUW

MOTIX™ TLE9189QVWは、ISO 26262 ASIL Dに準拠した自動車セクターのBLDCモータ駆動アプリケーション向けに設計されたゲートドライバICです。
データシート
パッケージ
ボード
ソフトウェア

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9189QUW
TLE9189QUW
データシート

製品仕様情報

  • Currently planned availability until at least
    2038
  • コンフィギュレーション
    3-phase
  • ドライビング キャパシティ
    200 nC at 20 kHz
  • ファミリー
    MOTIX™ gate driver ICs for BLDC motors
  • 分類
    ISO 26262-compliant (ASIL D)
  • 制御インターフェース
    PWM, 32-bits SPI
  • 温度 (範囲)
    -40 °C ～ 175 °C
  • 認定
    Automotive
  • 電流検出アンプ
    3x CSA
  • 電源電圧 (範囲)
    4.2 V ～ 36 V
推奨
OPN
TLE9189QUWXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TQFP-48
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TQFP-48
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
BLDCモータ用のMOTIX™ TLE9189QUWゲートドライバICは、PWM入力と3つの統合電流検出アンプによる従来のモータ制御コンセプトを備えており、高精度に設定可能な基準電圧(3.3V/5V)による正確な電流測定が可能です。適応型MOSFET制御機能は、EMC性能の向上、目標スイッチング時間の達成、電力損失の低減に役立ちます。電源電圧範囲(4.2V〜36V)は、車載用12Vバッテリーシステム用に最適化されています。

特長

  • 6個のMOSFET、Qgtot= 200nC/MOSFET
  • 供給電圧範囲は4,2V〜36V
  • 0..100%デューティサイクル、制限なし
  • PWM入力によるモータ制御コンセプト
  • 堅牢なモーター接続ピン(12 V-48 V)
  • 3 統合型電流検出アンプ
  • CSA
  • セルフテスト機能のサポート
  • 外部FETのパッシブクランプ
  • 電流ソース制御出力段
  • TQFP-48 (9x9 mm2)
  • ダイバース モニタリング&診断

利点

  • 外付け部品点数
  • 最適化されたシステムコスト
  • 4.2V電源
  • 構成可能な故障反応
  • 拡張温度範囲 AEC-Q100
  • ISO26262 FuSa準拠:ASIL D
    • VQFN-48の
  • 製品バリエーション:TLE9189QVW

図

tle9189-product-page
tle9189-product-page
tle9189-product-page tle9189-product-page tle9189-product-page
×
