TLE9166EQ

新規
MOTIX™ TLE9166EQ: a powerful, versatile multi half-bridge IC for door control modules and zone controllers, offering top performance and flexibility.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9166EQ
TLE9166EQ
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • Number of gate drivers
    2
  • Number of high-sides
    5
  • High-side output current max
    1.5 A
  • Number of Half-Bridges
    6
  • Half-bridge output current max
    7 A
  • Number of low-sides
    1
  • Low-side output current max
    0.5 A
  • Protect
    SC, OT, UV, OV
  • Operating Voltage
    5.5 V to 20 V
  • Technology
    MOTIX™ Bridge
  • Temperature
    - 40°C - 150°C
  • Diagnostics
    OC, OL, TW, TSD, PSF, SPI_ERR, NPOR
  • Normal Operating Voltage Range
    5.5 V to 20 V
  • Supply Voltage absolute max ratings
    40 V
推奨
OPN
TLE9166EQXUMA1
製品ステータス active and preferred
インフィニオンパッケージ

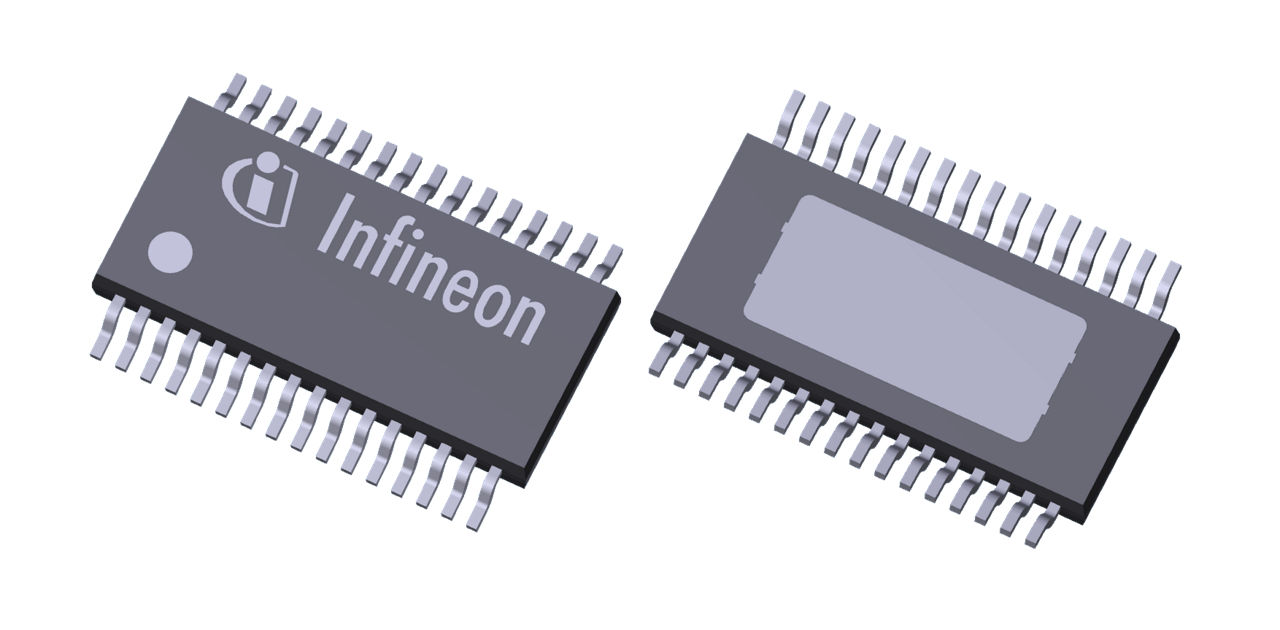

PG-TSDSO-32
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-32
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
MOTIX™ TLE9166EQ multi half-bridge IC is perfectly suited for door lock, safe lock, mirror fold and adjustment functionalities, offering precise and accurate motor control for optimized performance. MOTIX™ TLE9166EQ offers a compact solution with small package and inrush current (IC) management for DC motors, incandescent bulbs and LEDs, ensuring seamless integration and optimized power delivery.

機能

  • Supply voltage range 5.5 V – 20 V (ext. 40 V)
  • 6 half-bridges with configurable slew rate ‒ 25 kHz capable
  • 5 high-side switches
  • SPI interface
  • MOSFET drivers for electrochromic mirror and mirror heater

利点

  • High config. & detailed diagnostics
  • Compact solution & INC bulbs with IC
  • HS switches for LED module control
  • Scalable module integration for ZDC

用途

図

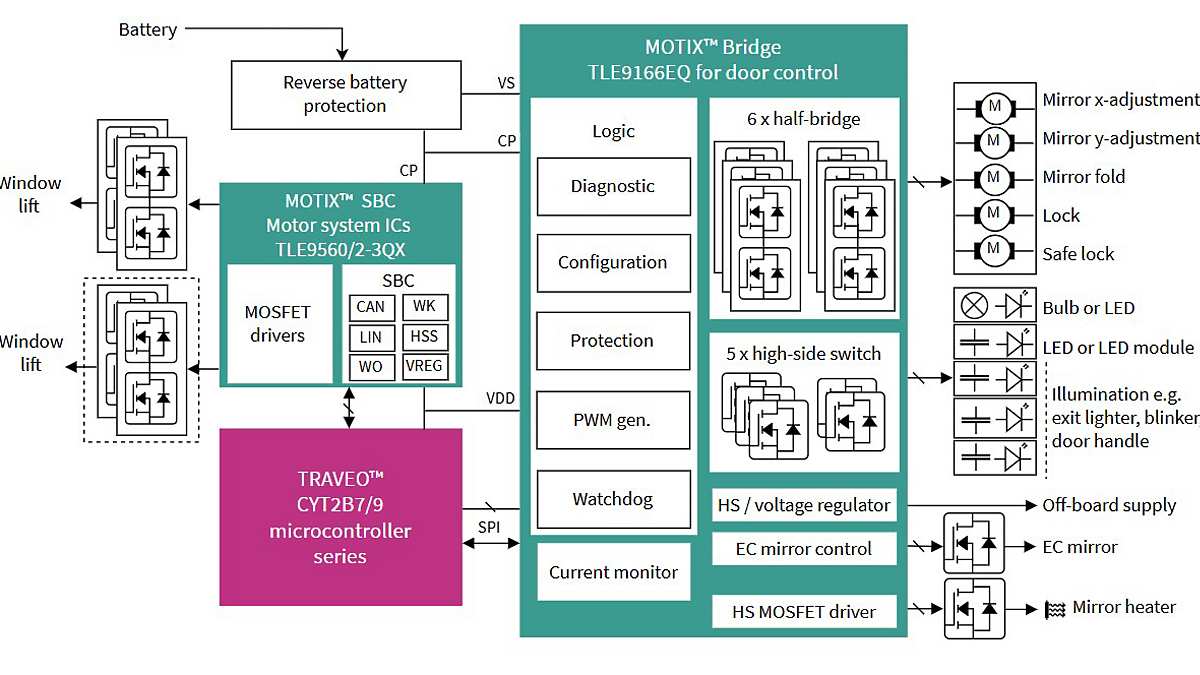

Block Diagram TLE9166EQ

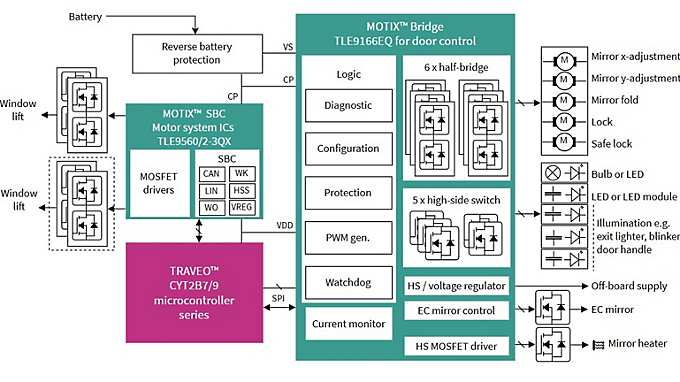

Block Diagram TLE9166EQ
Block Diagram TLE9166EQ Block Diagram TLE9166EQ Block Diagram TLE9166EQ
×
