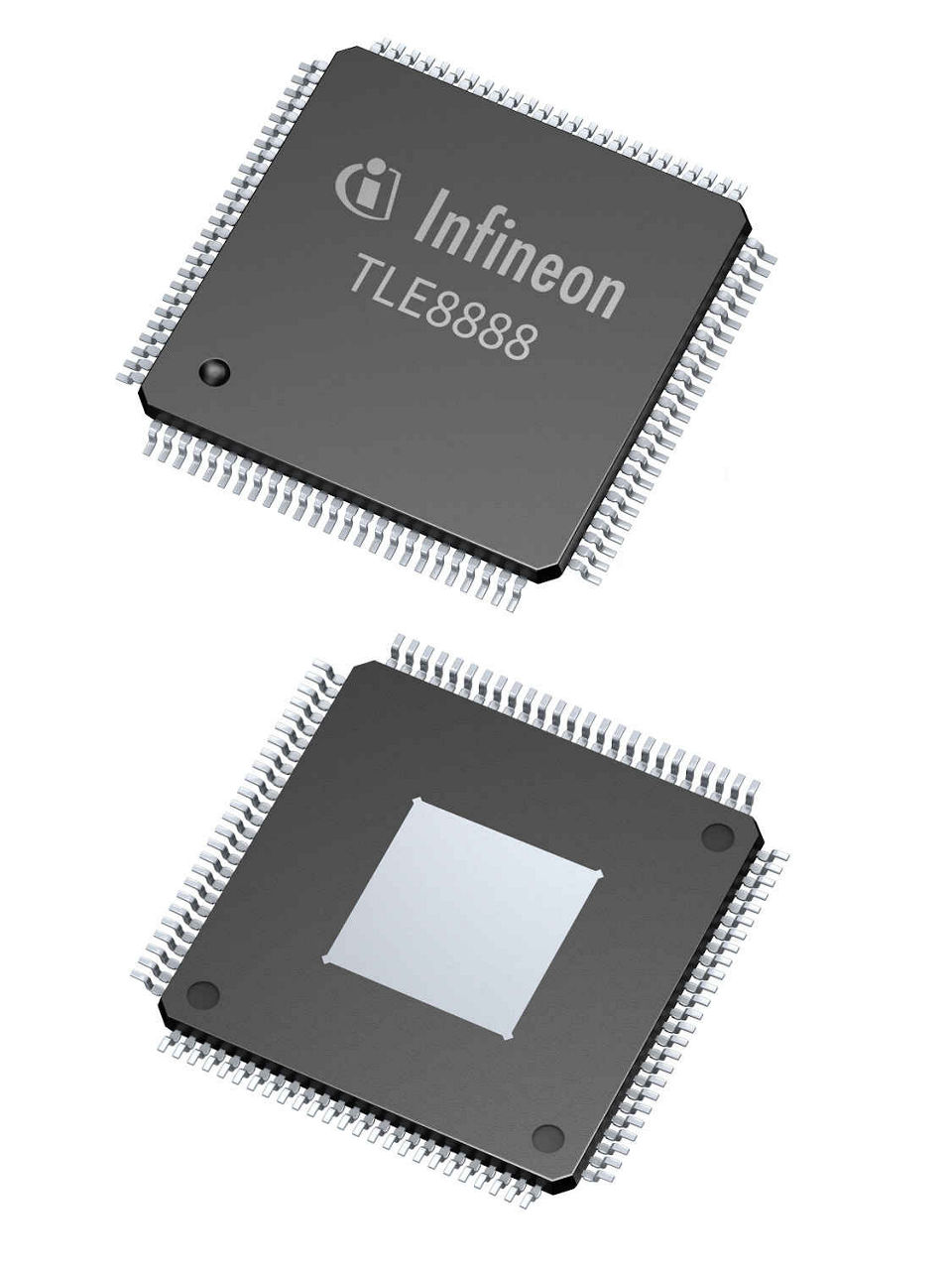

TLE8888-1QK

終息
The TLE8888-1QK is the optimum ‘all-in-one-device’ solution, if it’s about automotive engine management systems
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE8888-1QK
TLE8888-1QK
データシート

Product details

  • 5V Supply
    500mA
  • K-Line (acc. ISO 9141)
    yes
  • SPI I/F Diagnosis / Control
    yes
  • VRS I/F
    yes
  • Comments
    Engine Management System IC for 4-cylinder MPI and GDI engines Watchdog configurable
  • Output Current Type (Resistive Load Channel)
    3 x 4,5 A
  • Output Current Type ( Inductive Load Channel)
    4 x 2,2 A
  • Output Current Type (Relay Channels)
    7 x 600 mA. 1x 800 mA
  • Supply Voltage
    4 V to 28 V
OPN
TLE88881QKXUMA1
製品ステータス discontinued
インフィニオンパッケージ PG-LQFP-100
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ PG-LQFP-100
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
It contains all necessary items for an electronic control unit for 4 cylinder automotive engine management systems. TLE8888 includes state of the art communication interfaces, ECU and sensor supply functions and the output drivers for solenoids, injectors, relays and stepper motors. In addition to that there are advanced diagnosis features and functions implemented into the TLE8888 for optimum use in a modern engine management system.

機能

  • Supply system with uC -, sensor supplies and standby regulator
  • 29 Power outputs for inductive loads, half bridges and ignition
  • Communication I/F: Direct Inputs, µ second bus, CAN H and LIN I/F
  • Protection and safety features: Diagnosis, active clamping , UV-/ OV detection, GDI engines Watchdog configurable
  • Advanced features: VRS I/F, Key Input detection, Engine-off time, after run mode and delay timer
  • Package: LQFP100

利点

  • Complete solution for 4-cylinder engine management systems
  • Area optimized ECU design
  • Low EMI designs
