TLE8880TN

TLE8880TN regulates 12V automotive multi-phase alternators and is able to communicate with an Engine-Management through a standard LIN interface
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE8880TN
TLE8880TN

Product details

  • EEPROM調整可能
    Yes
  • ESD保護
    8 kV
  • RDS (on)
    60 mΩ
  • Tj max
    175 °C
  • インターフェース
    LIN 1.3
  • スタンバイ電流
    60µA
  • スピード測定
    no
  • パッケージ
    Thick tube
  • 伝送速度 max
    19.2 kBit/s
  • 最大フィールド巻線励磁電流
    12 A
  • 調整可能なレギュレーション範囲
    10.6 V to 16 V
  • 電圧クラス
    12 V
  • 電圧測定範囲
    9 V to 18 V
  • 電源電圧
    6 V to 18 V
OPN
TLE8880TNAKSA1
製品ステータス not for new design
インフィニオンパッケージ
PG-TO220-5
パッケージ名 N/A
包装サイズ 400
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオンパッケージ
PG-TO220-5
パッケージ名 -
包装サイズ 400
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The TLE8880TN is a monolithic regulator for closed-loop voltage control in 12V automotive multi-phase alternators. It communicates with ECUs via LIN interface to regulate battery voltage between 10.6V and 16V. It complies with the VDA LIN Alternator Regulator spec.

機能

  • Qualified according to AEC-Q100
  • EEPROM for customer specific adjustments
  • Full digital and fast PI regulation
  • High-Side DMOS with RDS(on) of 60mΩ @ 25°C for up to 12A excitation current
  • LIN 1.3 (Datalink layer)
  • LIN 2.1 (Physical layer)
  • Very low stand-by current of 60 µA typical @ 25°C
  • Reverse battery protected up to -2.5V
  • 8kV ESD protection for alternator
  • Duty cycle driven excitation current to the field winding in range from 0 to 100%
  • Load response control (LRC)
  • Temperature range -40°C to 175°C
  • Digital temperature compensation

利点

  • Available in Automotive Industrial standard package PG-TO-220-5-12 with straight leads, in 2 versions:
    • with nickel plating on the leads (soldering)
    • without nickel on the leads ends (welding)
  • Qualified and Released by the VDA and further leading OEMs

用途

図

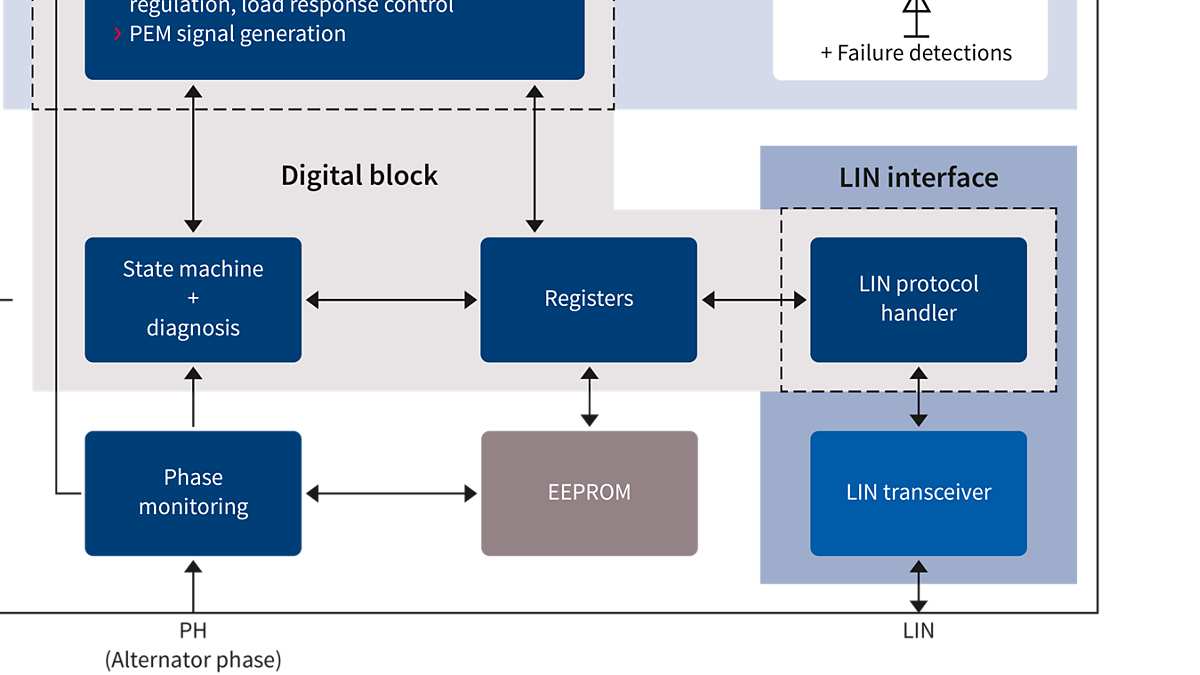

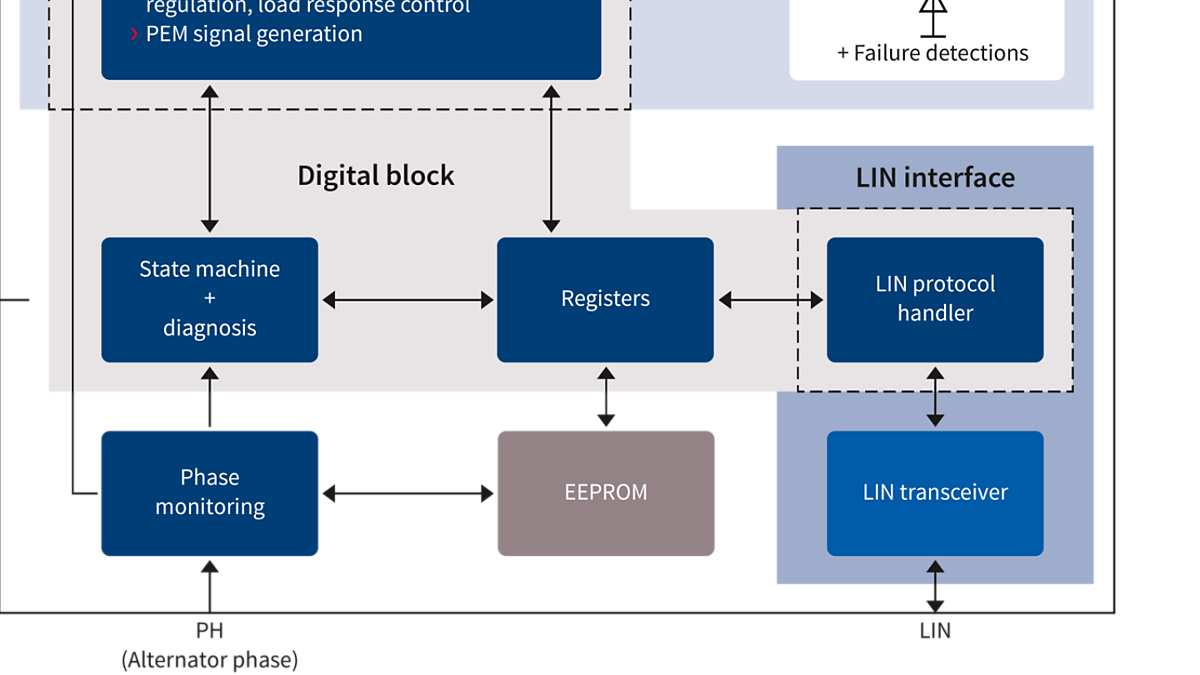

regulation block
regulation block
regulation block regulation block regulation block
regulation_block regulation_block regulation_block
regulation_block regulation_block regulation_block
×
