TLE5502D S0002

新規
XENSIV™ TLE5502D highly accurate TMR angle sensor, automotive-qualified, dual ASIL D, decoupled bridges
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE5502D S0002
TLE5502D S0002
データシート

製品仕様情報

  • インターフェース
    Analog
  • パッケージ
    SMD
  • 分類
    ISO 26262-compliant
  • 技術
    TMR
  • 温度 (範囲)
    -40 °C ～ 150 °C
  • 磁界 (範囲)
    20 mT ～ 130 mT
  • 電源電圧 (範囲)
    -8 V ～ 8 V
推奨
OPN
TLE5502DS0002XTMA1
製品ステータス active and preferred

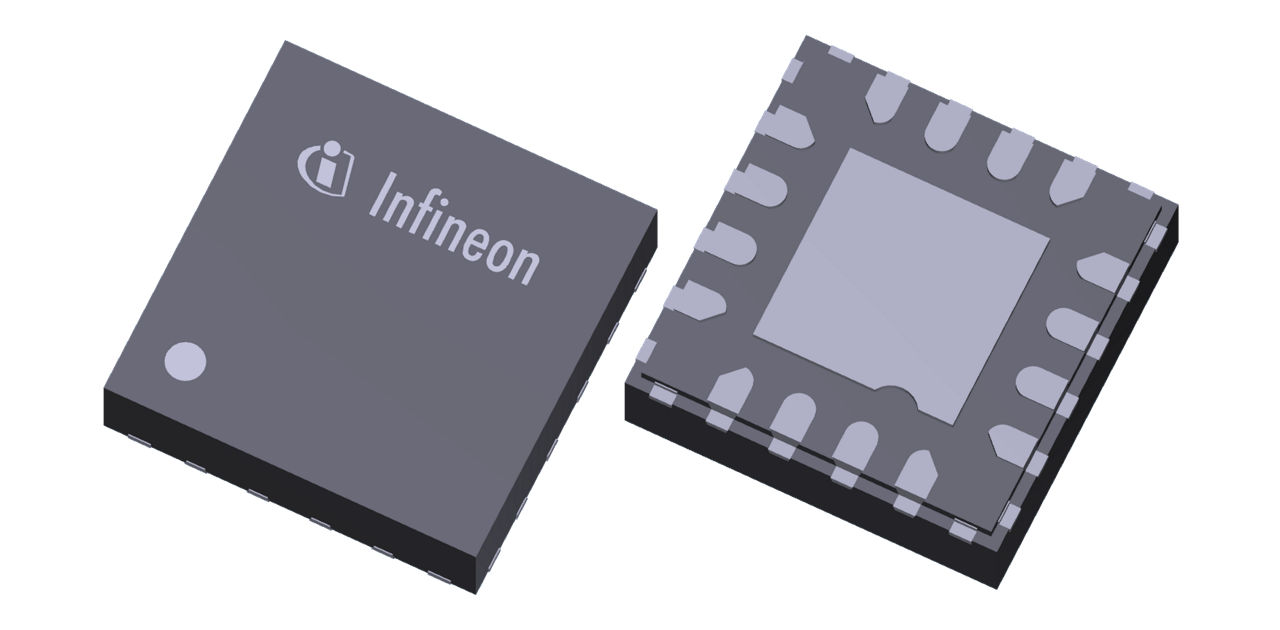

インフィニオンパッケージ
PG-VQFN-16
パッケージ名 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-16
パッケージ名 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The XENSIV™ TLE5502D S0002 is a high‑precision TMR-based 360° angle sensor with decoupled bridges. Its dual‑die architecture supports fail‑operational designs meeting ASIL D requirements. With a typical 270 mV/V analog output, it connects directly to a microcontroller without amplification. The compact 3×3 mm QFN‑16 package supports accurate and reliable operation. Ideal for safety‑critical motor control applications such as steering and braking.

特長

  • 360° angle sensing
  • Two full bridges
  • Two differential sin/cos analog outputs
  • High accuracy
  • Fail-operational solution (2 × ASIL D)
  • Advanced safety (decoupled bridges)

利点

  • System cost reduction
  • Full functional safety support
  • Seamless MCU integration
  • Superior performance
  • Long-term reliability
  • Precise and safe motor control
  • Tiny package, direct fit in the motor
