アクティブで優先
RoHS準拠
鉛フリー

TLE5109A16 E1210

XENSIV™ - TLE5109A16 E1210 magnetic angle sensor with best-in-class angle error
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE5109A16 E1210
TLE5109A16 E1210
EA.
データシート

Product details

  • Currently planned availability until at least
    2033
  • ISO 26262
    ready
  • Interfaces
    Analog
  • Package
    SMD
  • Family
    Angle Sensors
  • Classification
    ISO 26262-ready
  • Technology
    AMR
  • Temperature
    -40 °C to 125 °C
  • Magnetic field
    20 mT to 500 mT
  • Supply Voltage
    -0.5 V to 6.5 V
  • Supply Voltage ((V))
    -0.5-6.5
推奨
OPN
TLE5109A16E1210XUMA1
製品ステータス active and preferred

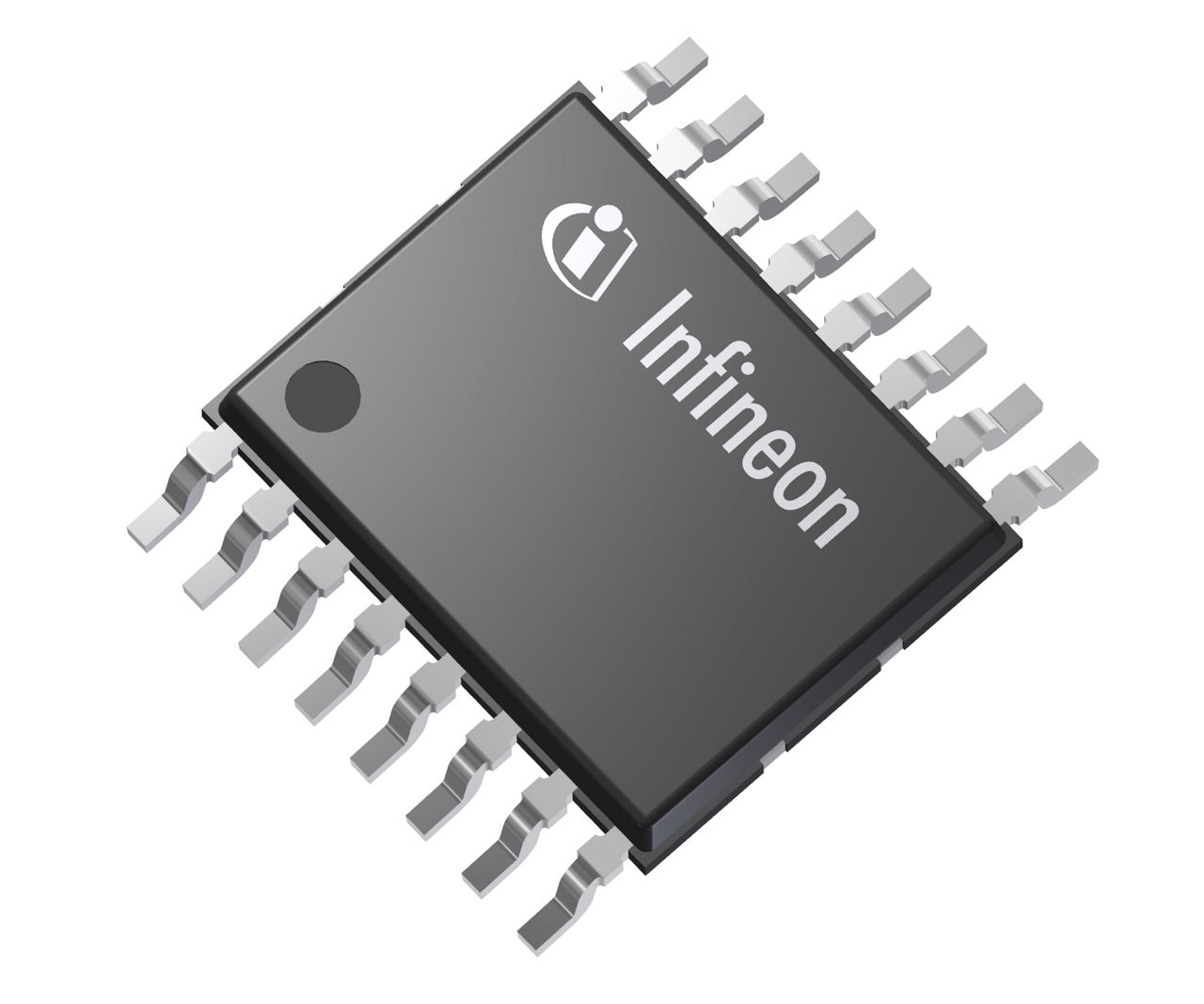

インフィニオンパッケージ
PG-TDSO-16
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TDSO-16
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
TLE5109A16 E1210 ultra-precise, fast analog AMR-based angle sensor. Adding the AMR-based TLE5109 family to the already existing GMR-based TLE5009 and diverse TLE5309 products, Infineon is also increasing the design-in flexibility for customers. The quick and easy product version interchange is enabled due to the identical pin-configuration and interfaces of all TLE5x09 sensors.

機能

  • AMR principle
  • High angle accuracy, 0.1° overall error
  • Best-in-class typ. angle error of 0.2°
  • Separate supply pins for top & sensor
  • Low current consumption
  • Quick start-up
  • Pre-amplified AMR sensor outputs
  • Automotive qualified
  • Wide magnetic field R:10mT up to > 500mT
  • ISO 26262-ready, targeting ASIL D
