TLE4998C4

XENSIV™ - Linear Hall sensor with SPC (Short PWM Code) protocol
データシート
パッケージ
ボード
ソフトウェア

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4998C4
TLE4998C4
データシート

Product details

  • Currently planned availability until at least
    2034
  • アプリケーション
    Linear Hall
  • インターフェース
    SPC
  • パッケージ
    Leaded
  • プログラム可能
    yes
  • 予算価格€/ 1k
    1.66
  • 分類
    ISO 26262-ready
推奨
OPN
TLE4998C4HALA1
製品ステータス active and preferred

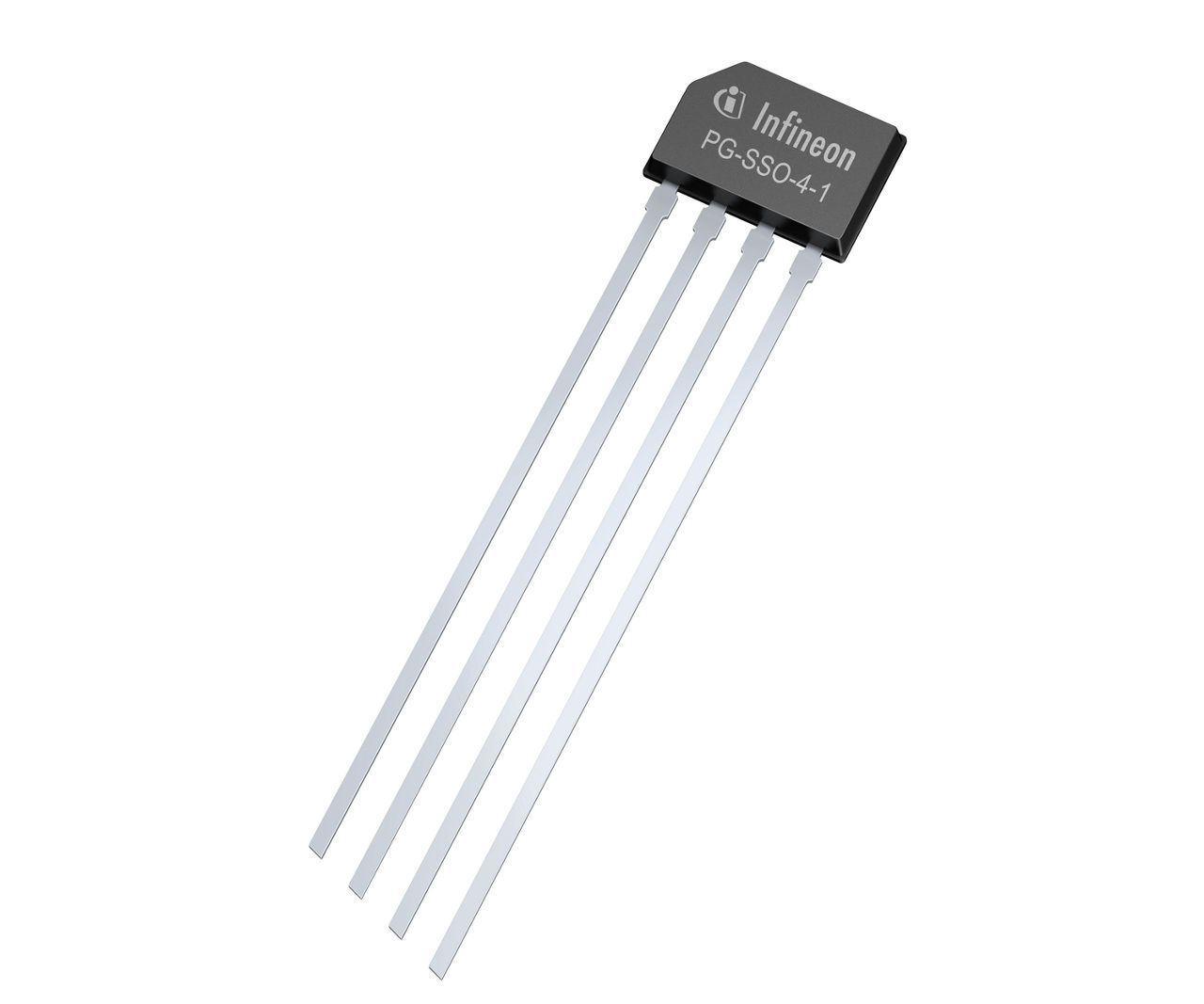

インフィニオンパッケージ
PG-SSO-4
パッケージ名 N/A
包装サイズ 2000
包装形態 AMMO-PACK
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-SSO-4
パッケージ名 -
包装サイズ 2000
包装形態 AMMO-PACK
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Infineon XENSIV™ TLE4998C: Linear sensor for precise angle/position detection & current measurement. Digital SPC signal with SENT protocol. "Range selection" & "ID selection" modes available. Output stage is open-drain, requires external pull-up resistor. BiCMOS technology with high voltage capability & reverse-polarity protection. 16-bit DSP architecture & digital temperature compensation ensure excellent long-time stability.

機能

  • SPC protocol with enhanced interface
  • 20-bit Digital Signal Processing (DSP)
  • Digital temperature compensation
  • 16-bit overall resolution
  • Operates within automotive temp range
  • Low drift of O/P signal over temperature
  • Programmable parameters stored in EEPROM
  • Supply voltage 4.5 - 5.5 V
  • Operation between -200mT&+200mT
  • Reverse-polarity&overvoltage protection
  • Output short-circuit protection
  • On-board diagnostics (overvoltage)
