TLE4254GS

The TLE4254GS is a monolithic integrated low-dropout voltage tracking regulator with high accuracy in small PG- DSO-8 packages.
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4254GS
TLE4254GS
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    yes
  • ドロップアウト電圧
    200 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear Trackers
  • ベース製品
    TLE4254xx
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    Trackers
  • 予算価格€/ 1k
    0.44, 0.44
  • 出力電圧タイプ
    Tracking
  • 出力電流 max
    70 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    4 V to 45 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    0.1 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    50 µA
推奨
OPN
TLE4254GSXUMA4 TLE4254GSXUMA1
製品ステータス active and preferred not for new design
インフィニオンパッケージ
PG-DSO-8
PG-DSO-8
パッケージ名 N/A N/A
包装サイズ 2500 2500
包装形態 TAPE & REEL TAPE & REEL
水分レベル 3 N/A
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス not for new design
インフィニオンパッケージ PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

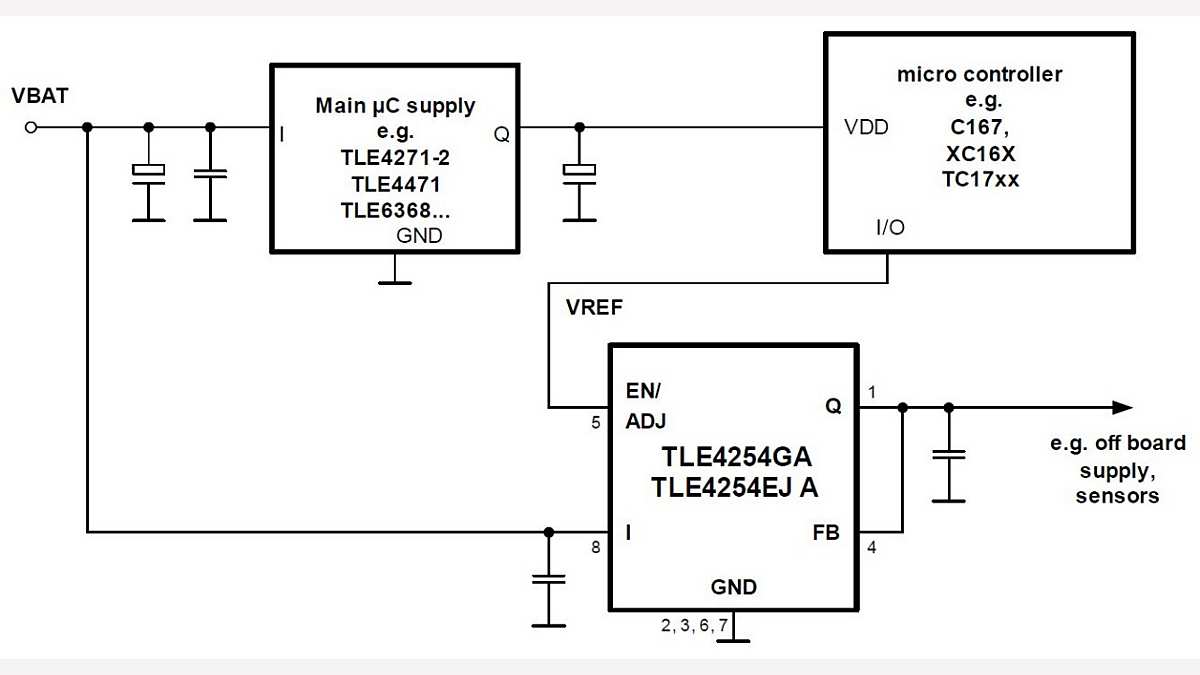

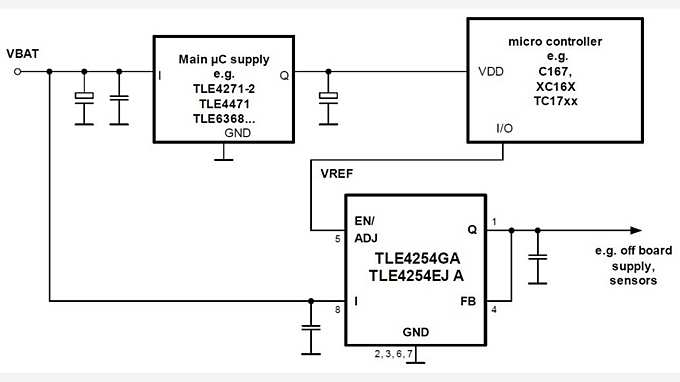

IC designed to supply off-board systems in automotive applications. Features protection against reverse polarity and short circuit. Supports supply voltages up to 40V. Output voltage follows reference voltage with high accuracy, e.g., 2.0V minimum. Can drive loads up to 70mA while accurately following a 5V reference from a main voltage regulator.

機能

  • 70 mA output current capability
  • Very tight output tracking tolerance
  • Output voltage adjustable down to 2.0 V
  • Operation with 1µF ceramic o/p capacitor
  • Flexibility of output voltage
  • Status output to indicate short circuits
  • Very low dropout voltage
  • Combined reference / enable input
  • Very low current consumption in OFF mode
  • Wide input V R -20V≤VI≤ +45V
  • Temperature R: -40°C≤Tj≤150°C
  • Output protected against short circuit

利点

  • Efficient and accurate V replication
  • Robust tracking power supply
