TLD6098-1EP
Active and preferred
RoHS対応
鉛フリー

TLD6098-1EP

DC-DC boost controller with spread spectrum frequency modulation and with built-in diagnosis and protection features designed for LED drivers.
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD6098-1EP
TLD6098-1EP
データシート


製品仕様情報

  • Currently planned availability until at least
    2039
  • fSW 範囲
    100 kHz～2200 kHz
  • Iq
    5000 µA
  • PWM
    Yes
  • VS 範囲
    4.5 V～60 V
  • オープン負荷検出
    Yes
  • トポロジー
    Multitopology DC-DC controller
  • ファミリー
    LITIX™ Power
  • 動作温度 範囲
    -40 °C～150 °C
  • 短絡回路保護
    Yes
  • 種類
    Multitopology
  • 許容範囲
    3.5%
  • 調光
    Analog and Digital

推奨
OPN
TLD60981EPXUMA3
製品ステータス active and preferred

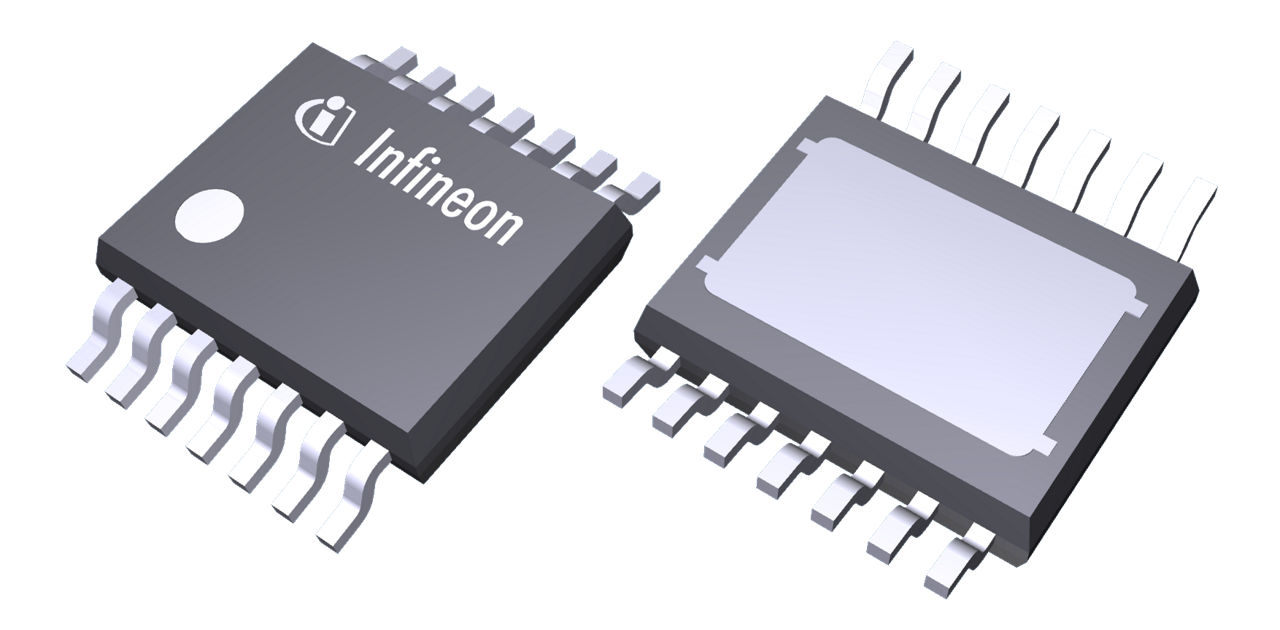

インフィニオン パッケージ
PG-TSDSO-14
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-TSDSO-14
パッケージ名 -
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
LITIX™ Power TLD6098-1EP: DC-DC boost controller for LED drivers. Supports Boost, Buck, Buck-Boost, SEPIC, and Flyback topologies. Features built-in diagnosis, protection, and spread spectrum modulation for improved EMI performance. Integrated pulse width modulator adjusts LED brightness without color shift. It continuously monitors the load status: LED overcurrent, short to ground, and overvoltage events are indicated on a dedicated pin.

特長

  • Fixed voltage configuration in Boost
  • MOSFET from internal 5 V regulator
  • Flexible switching frequency range
  • Synchronization with external clock
  • Wide input V range from 4.5 V to 60 V
  • Analog and PWM dimming feature
  • Automotive qualified
