TLD1120EL

LITIX™ Basic TLD1120EL is a one channel high side driver IC with integrated output stages
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD1120EL
TLD1120EL
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • Iq
    0.1 µA
  • PWM
    Yes
  • PWMエンジン
    No
  • VQ (マルチ)
    40.0 V
  • VS
    5.5 V to 40 V
  • インヒビット
    Yes
  • オープン負荷検出
    No
  • トポロジー
    Linear
  • ファミリー
    LITIX™ Basic
  • フィードバック出力
    No
  • 出力チャネル
    1
  • 出力電流
    180 mA
  • 制御入力
    1
  • 動作温度
    -40 °C to 150 °C
  • 短絡GND検出
    No
  • 短絡回路保護
    Yes
  • 製品カテゴリ
    Automotive Lighting ICs
  • 言語
    SPICE
  • 許容範囲
    7%
推奨
OPN
TLD1120ELXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLD1120EL is designed to control LEDs with a current up to 360 mA. In typical automotive applications the device is capable to drive i.e. 3 red LEDs with a current up to 180 mA, which is limited by thermal cooling aspects. The output current is controlled practically independent of load and supply voltage changes.

機能

  • 1 Channel device integrated o/p stage
  • Output current up to 360mA
  • Low current consumption in sleep mode
  • PWM-operation supported via VS- & EN-pin
  • Output current adjustable
  • Reverse polarity protection
  • Undervoltage detection
  • Wide temperature range:-40°C<150°C
  • PG-SSOP14 package with exposed heatslug
  • Green Product (RoHS compliant)
  • AEC Qualified

用途

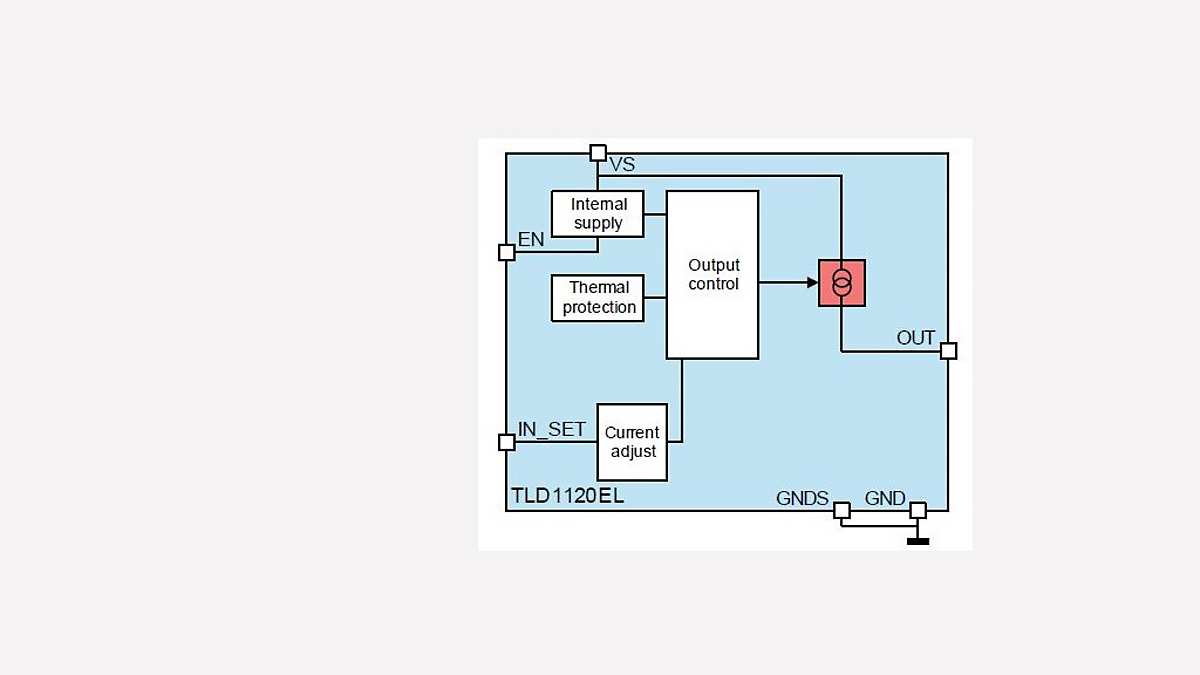

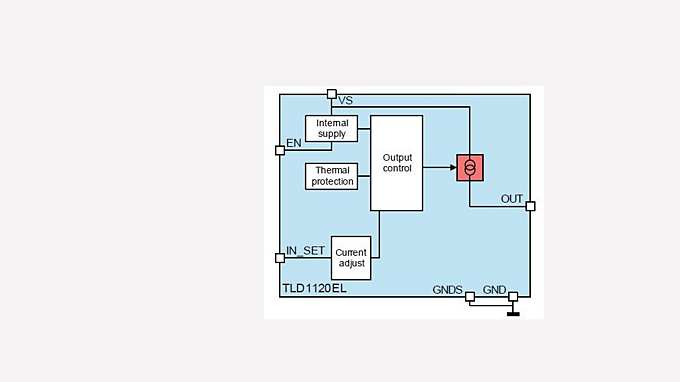

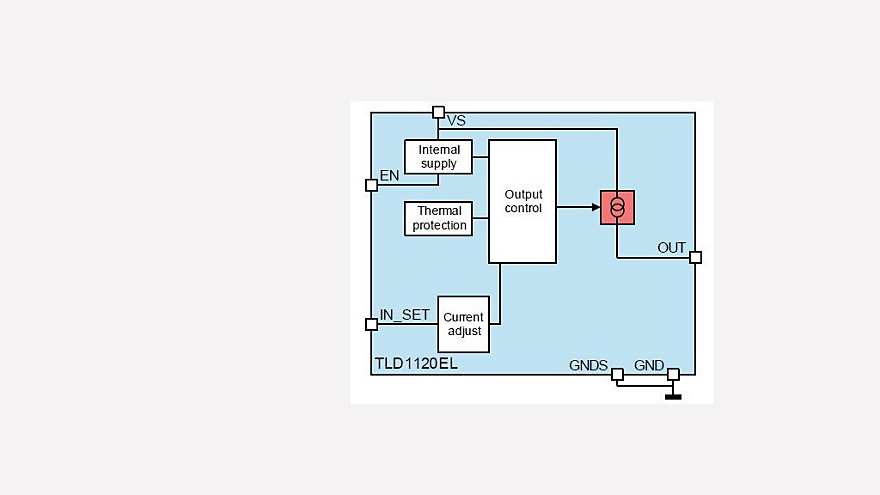

図

tld1120el
tld1120el
tld1120el tld1120el tld1120el
×
