TDM22545T

新規

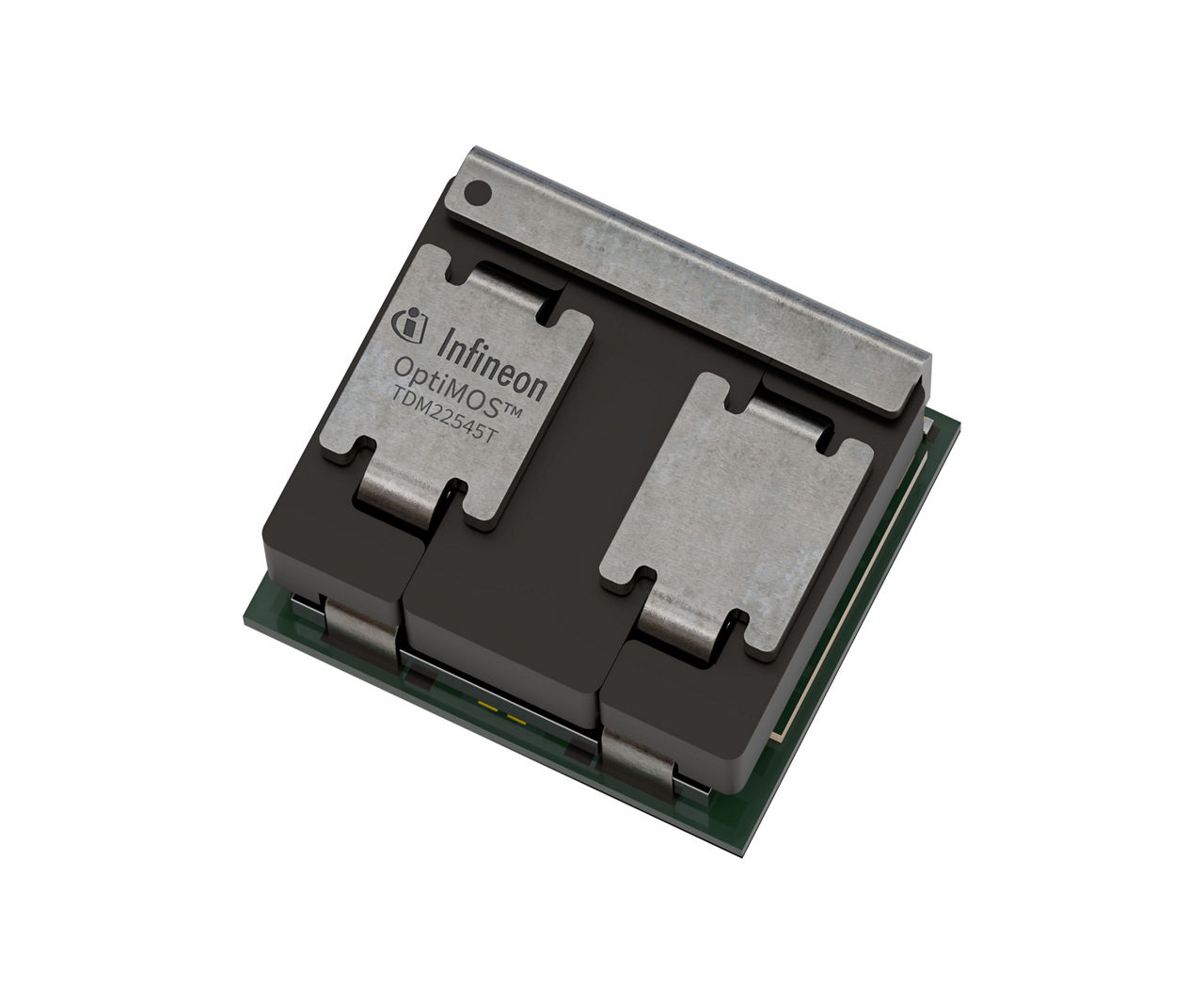

OptiMOS™ Dual-phase TLVR power module 140 A
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TDM22545T
TDM22545T
データシート

製品仕様情報

  • Iout
    140 A
  • スイッチング周波数
    2 MHz
  • パッケージ
    LG-MLGA-72
  • モイスチャー感度レベル
    3
  • 入力電圧
    16 V
  • 出力電圧
    0.225 V to 3 V
  • 寸法
    10x9x4.8 mm
  • 種類
    Multiphase
  • 認定
    Industrial
OPN
TDM22545TXUMA1
製品ステータス coming soon
インフィニオンパッケージ LG-MLGA-72
パッケージ名 N/A
包装サイズ 500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス coming soon
インフィニオンパッケージ LG-MLGA-72
パッケージ名 -
包装サイズ 500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
TDM22545T OptiMOS™ Dual-phase TLVR power module co-packages two smart power stages and two TLVR power inductors to implement two independent synchronous buck converters into a small 10x9x4.8 mm package. The TLVR inductor reduces the size of the onboard decoupling capacitors and provides much faster transient response during large load current transitions.

機能

  • Dual converter with TLVR inductor
  • Power stages utilize OptiMOS™ 6 MOSFETs
  • 1x 0603, 2.2-µF input capacitor
  • 2x 0402, 0.22-µF input capacitors
  • 4x 0201, 0.1-µF Vcc decoupling caps
  • 2x 0201 , 0.1-µF bootstrap capacitors
  • Output DC current capability: 70 A/ph
  • Output peak current capability: 120 A/ph
  • Input voltage range of 4.2 to 16 V
  • Operation up to 2 MHz
  • 8 mV/°C temperature analog output
  • Output voltage range 0.225 to 3 V

利点

  • Bootstrap under-voltage protection
  • Auto-replenishment on bootstrap caps
  • Over temp protection & thermal shutdown
  • Cycle-by-cycle OCP and flag
  • Control MOSFET short detection and flag
  • Compatible with 3.3V tri-state PWM Input
  • Body-braking load transient support
  • DEEP SLEEP mode for power saving, EN=low
  • Lead free RoHS compliant package
  • Small LGA package in 10x9x4.8 mm
