T740N26TOF

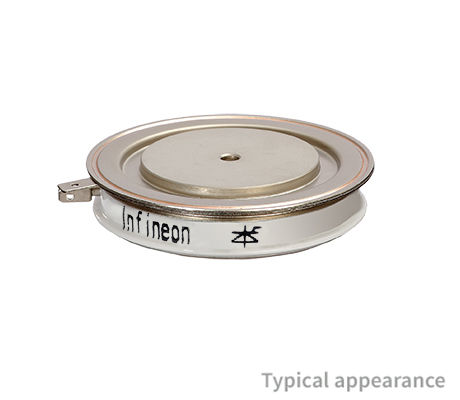

2600 V phase control thyristor disc
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

T740N26TOF
T740N26TOF
データシート

Product details

  • ITAVM/TC [A/°C] (@180° el sin)
    745/85
  • ITAVM
    727 (180 ° el sin)
  • ITSM [A] (@10ms, Tvj max)
    11500
  • ITSM
    11500 A
  • rT [mΩ] (@Tvj max) max
    0.5
  • RthJC [K/kW] (@180° el sin) max
    28
  • TQ [μs]
    300
  • Tvj [°C] max
    125
  • VDRM / VRRM [V]
    2600
  • VDRM/ VRRM (V)
    2600 V
  • VT/IT [V/kA] (@Tvj max)
    2.53/2.85
  • VT0 [V] (@Tvj max) max
    1
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    660
  • クランプ力 [kn]
    10.5 to 21
  • コンフィギュレーション
    Electrical Triggered Phase Control Thyristor
  • パッケージ
    Disc dia 58mm height 14mm / Ceramic
推奨
OPN
T740N26TOFXPSA1
製品ステータス active and preferred
インフィニオンパッケージ BG-T5814K0-1
パッケージ名 N/A
包装サイズ 9
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ BG-T5814K0-1
パッケージ名 -
包装サイズ 9
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Phase Control Thyristor disc 2600 V, 740 A with 58 mm diameter in a ceramic housing.

機能

  • Full blocking capability 50/60 Hz
  • High DC blocking stability
  • High surge current capability
  • High turn-on di/dt capability
  • High dv/dt capability
