T3801N36TOF VT
T3801N36TOF VT
データシート

Product details

  • ITAVM/TC [A/°C] (@180° el sin)
    3830/85
  • ITAVM
    4150 (180 ° el sin)
  • ITSM [A] (@10ms, Tvj max)
    87000
  • ITSM
    87000 A
  • rT [mΩ] (@Tvj max) max
    0.145
  • RthJC [K/kW] (@180° el sin) max
    4.8
  • tq [µs]
    300
  • Tvj [°C] max
    125
  • VDRM / VRRM [V]
    3600
  • VDRM/ VRRM (V)
    3600 V
  • VT/IT [V/kA] (@Tvj max)
    1.40/4.0
  • VT0 [V] (@Tvj max) max
    0.82
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    37850
  • Clamping force [kn]
    63 to 91
  • Configuration
    Electrical Triggered Phase Control Thyristor
  • Housing
    Disc dia 150mm height 26mm / Ceramic
推奨
OPN
T3801N36TOFVTXPSA1
製品ステータス active and preferred
インフィニオンパッケージ BG-T15026K-1
パッケージ名 N/A
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ BG-T15026K-1
パッケージ名 -
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

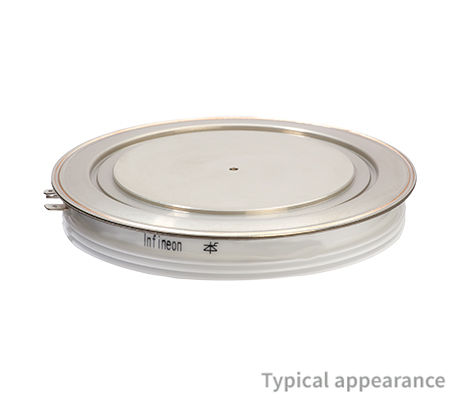

The T3801N Phase Control Thyristor discs are assembled in high reliable, robust and hermetic sealed ceramic housings with a dia of 150mm and a height of 26mm.

機能

  • Full blocking capability 50/60 Hz
  • High DC blocking stability
  • High surge current capability
  • High turn-on di/dt capability
  • High dv/dt capability
