T3160N18TOF VT

1800 V phase control thyristor disc
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

T3160N18TOF VT
T3160N18TOF VT
データシート

Product details

  • ITAVM/TC [A/°C] (@180° el sin)
    3160/85
  • ITAVM
    3160 (180 ° el sin)
  • ITSM [A] (@10ms, Tvj max)
    57000
  • ITSM
    57000 A
  • rT [mΩ] (@Tvj max)
    0.082
  • RthJC [K/kW] (@180° el sin) max
    8.5
  • TQ [μs]
    250
  • Tvj [°C] max
    125
  • VDRM / VRRM [V]
    1800
  • VDRM/ VRRM (V)
    1800 V
  • VT/IT [V/kA] (@Tvj max)
    1.37/6.0
  • VT0 [V] (@Tvj max)
    0.85
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    16245
  • クランプ力 [kn]
    42 to 95
  • コンフィギュレーション
    Electrical Triggered Phase Control Thyristor
  • パッケージ

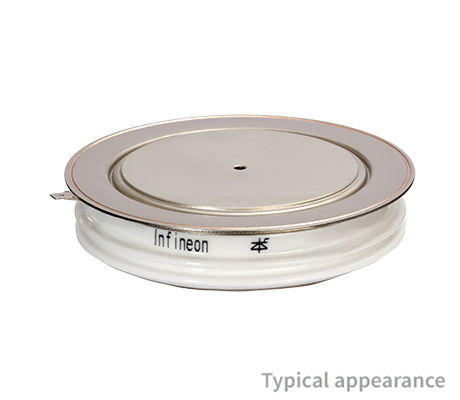

    Disc dia 111mm height 26mm / Ceramic
推奨
OPN
T3160N18TOFVTXPSA1
製品ステータス active and preferred
インフィニオンパッケージ BG-T11126K-1
パッケージ名 N/A
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ BG-T11126K-1
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Phase Control Thyristor 1800 V, 3160 A with 111 mm diameter and a height of 26 mm assembled in high reliable, robust and hermetic sealed ceramic housings. The T3800N prime disc is specially optimized for UPS-Bypass applications and offers the highest current capability in the market. The T3800N18TOF prime disc is specially optimized for UPS-Bypass applications and offers the highest current capability in the market.

機能

  • Full blocking capability 50/60 Hz
  • High DC blocking stability
  • High surge current capability
  • High turn-on di/dt capability
  • High dv/dt capability
