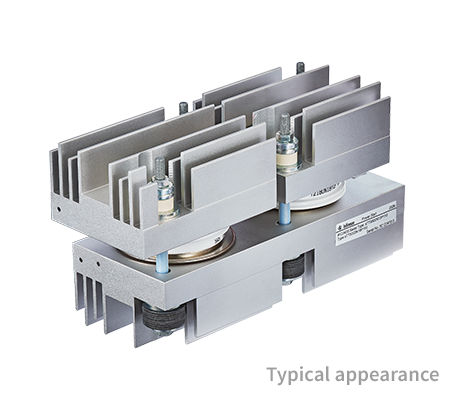

STT5000N18P110

110 mm Thyristor/Thyristor Module with 1800 V in pressure contact technology
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

STT5000N18P110
STT5000N18P110
データシート

Product details

  • Ioverload (21s) [A]
    4780
  • ITSM [A] (@10ms, Tvj max)
    38000
  • rT [mΩ] (@Tvj max)
    0.106
  • RthJA (21s) [W/K ] max
    0.032
  • Tvj [°C] max
    155
  • VT [V/kA]
    1.43/5
  • VT0 [V] (@Tvj max)
    0.9
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    7220
  • コンタクト テクノロジー
    Pressure Contact
  • コンフィギュレーション
    W1C
  • 寸法 (height)
    167 mm
  • 寸法 (length)
    280 mm
  • 寸法 (width)
    110 mm
  • 電圧クラス
    1800 V
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:
Thyristor/Thyristor 110 mm Power Start 1800 V, 5000 A module for soft start applications in pressure contact technology. STT5000N18P110 meets the market’s needs for cost effective and compact semiconductor solutions. With its design, Power Start focusses on reducing complexity and number of components (LxWxH 280x110x167 mm).

機能

  • Reduced to essential components
  • Integrated heatsink
  • No thermal grease
  • Thermal capacity coupled to silicon
  • Double side cooling
