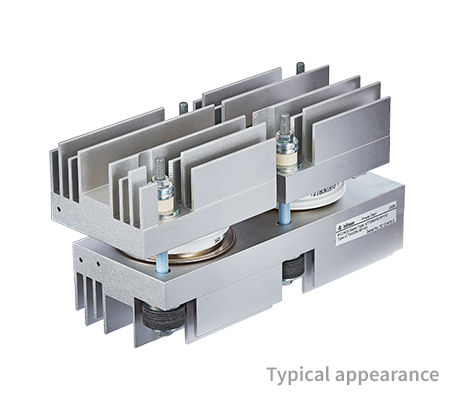

STT5000N14P110

110 mm Thyristor/Thyristor Module with 1400 V in pressure contact technology
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

STT5000N14P110
STT5000N14P110
データシート

Product details

  • Ioverload (21s) [A]
    4780
  • ITSM [A] (@10ms, Tvj max)
    38000
  • rT [mΩ] (@Tvj max)
    0.106
  • RthJA (21s) [W/K ] max
    0.032
  • Tvj [°C] max
    155
  • VT [V/kA]
    1.43/5
  • VT0 [V] (@Tvj max)
    0.9
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    7220
  • コンタクト テクノロジー
    Pressure Contact
  • コンフィギュレーション
    W1C
  • 寸法 (height)
    167 mm
  • 寸法 (length)
    280 mm
  • 寸法 (width)
    110 mm
  • 電圧クラス
    1400 V
OPN
製哝ステータス
インフィニオンパッケージ
パッケージ坝
包装サイズ
包装形態
水分レベル
モイスポャーパッキン
鉛フリー
ポロゲンフリー
RoHS準拠
Infineon stock last updated:
Thyristor/Thyristor 110 mm Power Start 1400 V, 5000 A module for soft start applications in pressure contact technology. STT5000N14P110 meets the market’s needs for cost effective and compact semiconductor solutions. With its design, Power Start focusses on reducing complexity and number of components.If you need higher blocking voltage go to sTT5000N18P110

機能

  • Reduced to essential components
  • Integrated heatsink
  • No thermal grease
  • Thermal capacity coupled to silicon
  • Double side cooling
