P2000DL45X168

4500 V, 2000 A Press Pack IGBT
データシート
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

P2000DL45X168
P2000DL45X168
個.
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    2000 A
  • VCE(sat) (Tvj=25°C typ)
    2.25 V
  • VCES
    4500 V
  • VF (Tvj=25°C typ)
    2.8 V
  • コンフィギュレーション
    IGBT + Diode
  • パッケージ
    Disc dia 168mm high 26mm / Ceramic
  • 技術
    Press Pack
  • 認定
    Industrial
推奨
OPN
P2000DL45X168HPSA1
製品ステータス active and preferred
インフィニオン パッケージ BG-P16826K-1
パッケージ名 N/A
梱包サイズ 1
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ BG-P16826K-1
パッケージ名 -
梱包サイズ 1
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
The Press Pack IGBT offers 2000 A with internal freewheeling diode using Infineon Trench 4.5 kV IGBT chips.

特長

  • Behavior in case of a failure
  • Hermetically sealed housing
  • Cooling of the device
  • Stack Design

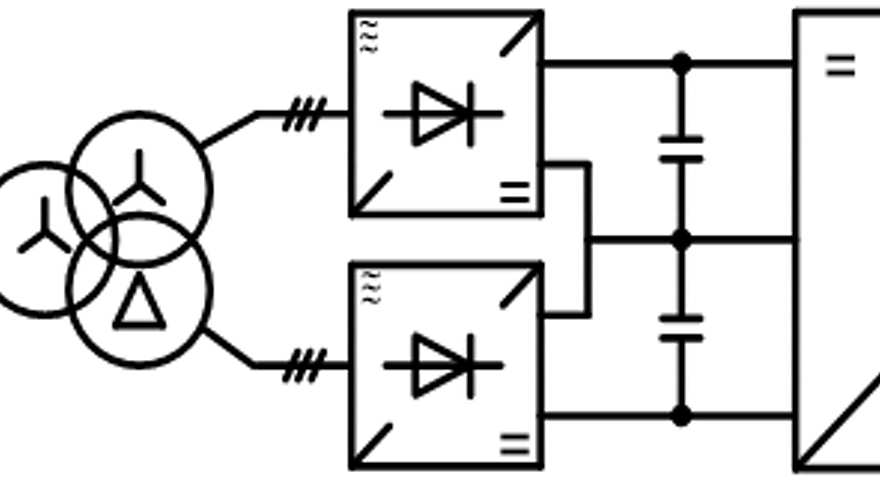

図

Diagram_Presspack
Diagram_Presspack
Diagram_Presspack Diagram_Presspack Diagram_Presspack
×
