NLM0011

終息

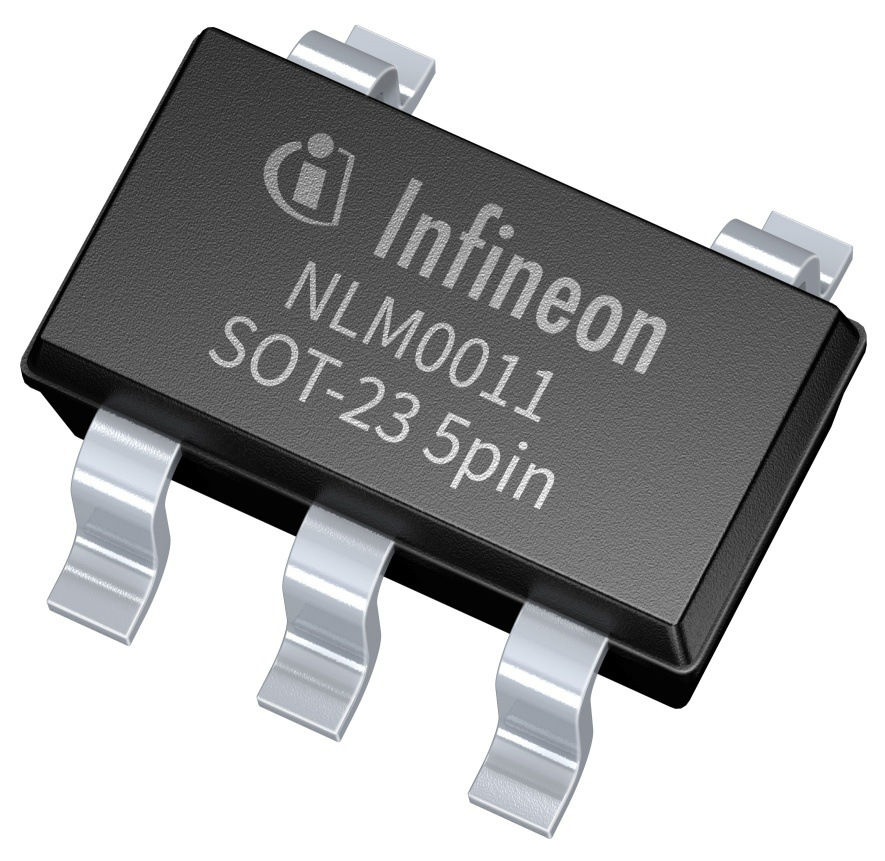

NFC configuration IC with integrated CLO function and pulse width modulation (PWM) output NLM0011
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

NLM0011
NLM0011
データシート

Product details

  • PWM Amplitude
    2.8 V
  • On/Off Counting
    Yes
  • Constant lumen output (CLO)
    Yes
  • Serial I/O Interface
    1xPWM
  • Password protection
    2x20bit
  • User Memory Capacity (b)
    160
  • Operating time counting (OTC)
    Yes
  • Supply Voltage
    3 V to 5.5 V
  • Contactless RF Interface
    ISO15693
OPN
NLM0011XTSA1
製品ステータス discontinued
インフィニオンパッケージ
PG-SOT23-5
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PG-SOT23-5
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
NLM0011 with pulse width modulation (PWM) output is designed for LED applications to enable the emerging NFC programming feature, which is compatible with the Module-Driver Interface Special Interest Group (MD-SIG). In addition to the NFC-programming, advanced features such as constant lumen output (CLO) and on/off counting are integrated.

機能

  • Configurable pulse width modulation (PWM) output
  • NFC contactless interface compliant to ISO/IEC 18000-3 mode 1 (ISO/IEC 15693)
  • Constant light output (CLO) with 8 configurable points
  • Integrated operation time counter (OTC) and on/off counter
  • Non-volatile memory (NVM) including UID and 20 bytes free memory for user data

利点

  • Fast and cost effective implementation of NFC-programming and CLO without the need of an additional microcontroller
  • Compatible with existing analog LED driver designs using plug-in-resistor method
  • Stable PWM output with fixed 2.8V amplitude and +/- 0.1% duty cycle accuracy
  • Internal low-dropout voltage regulator (LDO) to avoid influence of instable external supply voltage
  • Compatible with the MD-SIG NFC-programming specification
