ITS4200S-SJ-D

High side power switch with integrated vertical power FET, providing embedded protection and diagnostic functions.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ITS4200S-SJ-D
ITS4200S-SJ-D
EA.
データシート

Product details

  • Currently planned availability until at least
    2033
  • Ptot max
    1.4 W
  • RDS (on) (@ Tj max) max
    350 mΩ
  • RDS (on) (@ Tj = 25°C)
    150 mΩ
  • toff (Turn OFF time) max
    200 µs
  • ton (Turn ON time) max
    180 µs
  • イリノイ (Short Circuit Current)
    6 A
  • チャネルあたりの公称負荷電流 (All channels active)
    1.2 A
  • チャネル
    1
  • ファミリー
    Classic PROFET™ Industrial
  • 予算価格€/ 1k
    0.5
  • 動作温度
    -40 °C to 125 °C
  • 実装
    SMT
  • 推奨動作電圧
    6 V to 52 V
  • 診断
    Digital
  • 認定
    Industrial
  • 負荷電流
    1.2 A
  • 電流制限 min
    1.2 A
推奨
OPN
ITS4200SSJDXUMA1
製品ステータス active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 SO-8
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 SO-8
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

機能

  • Overload protection
  • Current limitation
  • Short circuit protection
  • Thermal shutdown with restart
  • Overvoltage protection (incl load dump)
  • Shutdown when undervoltage
  • Fast demagnetization of inductive loads
  • Rev battery protection w/ ext resistor
  • Open drain diag O/P overtemp & short CCT
  • CMOS compatible input
  • Electrostatic discharge (ESD) protection

利点

  • Clamped Negative O/P for Inductive Loads
  • Flags a fail event (Status pin)
  • Very low standby current
  • ESD-Protection

図

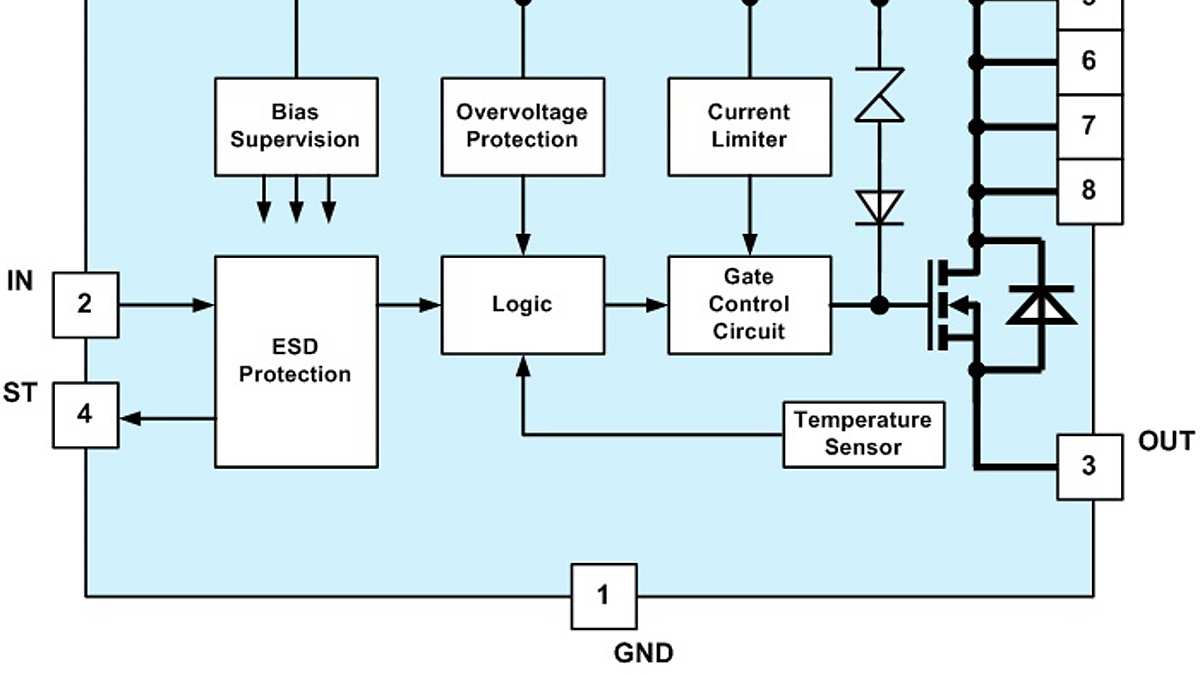

Blockdiagram_ITS4200S-SJ-D
Blockdiagram_ITS4200S-SJ-D
Blockdiagram_ITS4200S-SJ-D Blockdiagram_ITS4200S-SJ-D Blockdiagram_ITS4200S-SJ-D
×
