ITS4142N

High side power switch with integrated vertical power FET, providing embedded protection and diagnostic functions.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ITS4142N
ITS4142N
EA.
データシート

Product details

  • Currently planned availability until at least
    2033
  • Ptot max
    1.4 W
  • RDS (on) max
    200 mΩ
  • RDS (on) (@ Tj max) max
    320 mΩ
  • RDS (on) (@ Tj = 25°C)
    150 mΩ
  • RDS (on) (@ Tj = 150°C) max
    320 mΩ
  • toff (Turn OFF time) max
    150 µs
  • ton (Turn ON time) max
    100 µs
  • イリノイ (Short Circuit Current)
    3 A
  • チャネルあたりの公称負荷電流 (All channels active)
    1.4 A
  • チャネル
    1
  • ファミリー
    Classic PROFET™ Industrial
  • 予算価格€/ 1k
    0.78
  • 動作温度
    -30 °C to 85 °C
  • 実装
    SMT
  • 推奨動作電圧
    12 V to 45 V
  • 診断
    n.a.
  • 認定
    Industrial
  • 負荷電流
    1.4 A
  • 電流制限 min
    1.4 A
推奨
OPN
ITS4142NHUMA1
製品ステータス active
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

機能

  • Short circuit protection
  • Current limitation
  • Overload protection
  • Overvoltage protection (load dump)
  • Undervoltage shutdown with autorestart
  • Switching inductive loads
  • CMOS compatible input
  • Thermal shutdown with restart
  • ESD - Protection
  • Loss of GND and loss of Vbb protection
  • Very low standby current

利点

  • 12V, 24V DC Power Switch with Diagnostic
  • Less heat generation than std bridge

用途

図

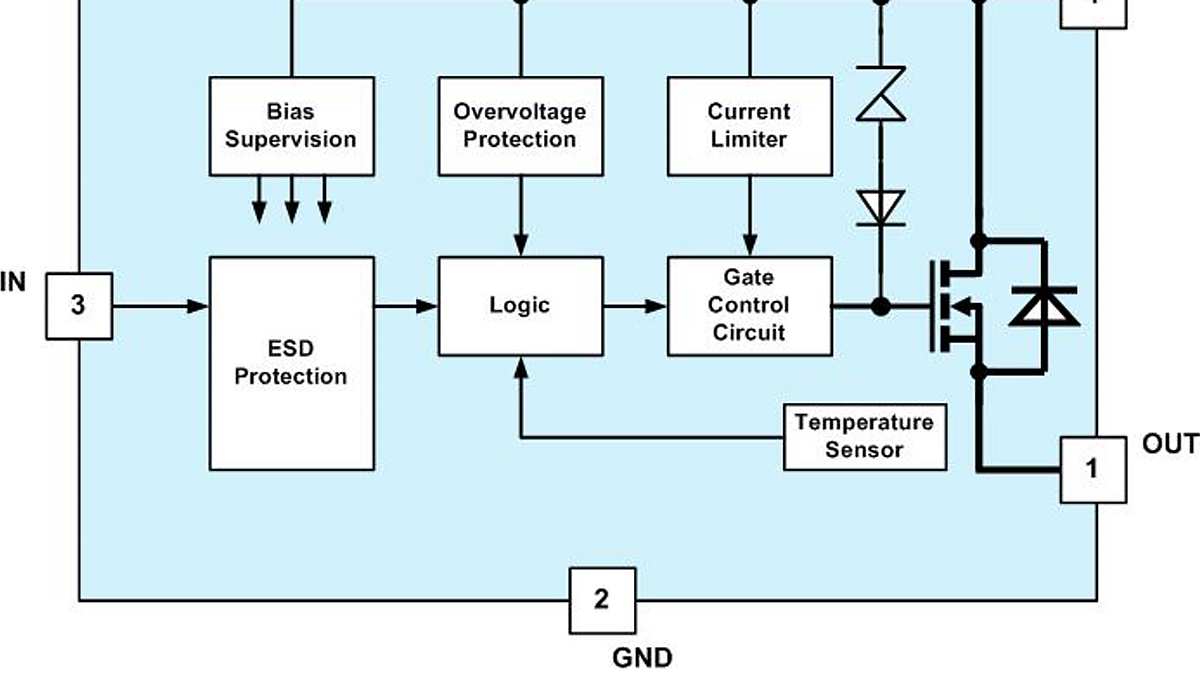

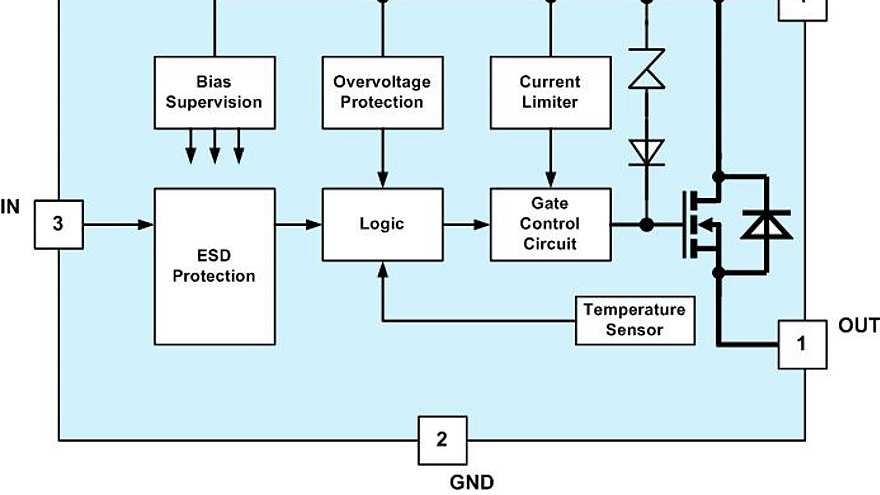

ITS4142N_Blockdiagram
ITS4142N_Blockdiagram
ITS4142N_Blockdiagram ITS4142N_Blockdiagram ITS4142N_Blockdiagram
×
