アクティブで優先
RoHS準拠

IST011N06NM5

OptiMOS™ 5 power MOSFET 60 V, 1.1 mOhm, 399 A, in sTOLL - 7x8 mm2 power MOS package
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IST011N06NM5
IST011N06NM5
EA.
データシート

Product details

  • ID (@25°C) max
    399 A
  • ID max
    399 A
  • IDpuls max
    1596 A
  • Ptot max
    313 W
  • QG (typ @10V)
    110 nC
  • RDS (on) (@10V) max
    1.1 mΩ
  • VDS max
    60 V
  • VGS(th)
    2.1 V to 3.3 V
  • Battery voltage
    24-36 V

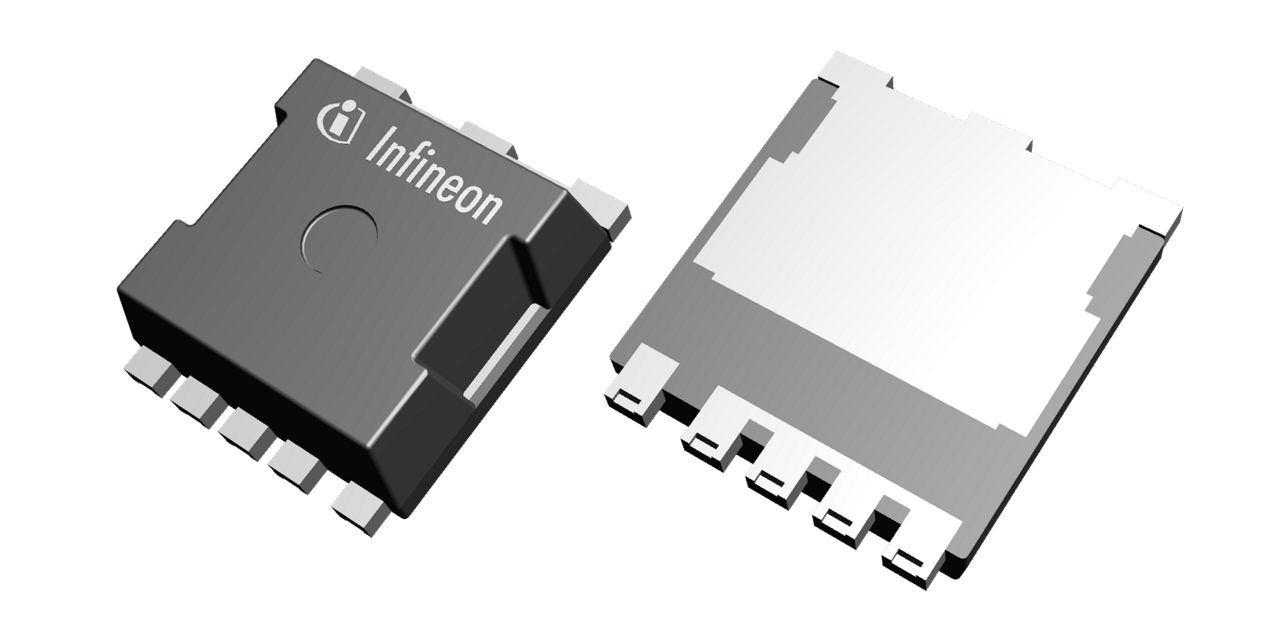

  • Package
    sTOLL (HSOF-5)
  • Pin Count
    5 Pins
  • Budgetary Price €/1k
    1.81
  • Operating Temperature
    -55 °C to 175 °C
  • Mounting
    SMT
  • Polarity
    N
推奨
OPN
IST011N06NM5AUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-HSOF-5
パッケージ名 sTOLL
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-HSOF-5
パッケージ名 sTOLL
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The IST011N06NM5 OptiMOS™ 5 power MOSFET 60V in sTOLL package features low RDS(on) of 1.1 mOhm and
399 A high current capability. It has the advantages of Infineon’s well-known quality level for robust industry packages making it the ideal solution for various performance in battery powered applications, including power tools and gardening tools, and eScooters. The improved RDS(on) and ID ratings, continuous and pulsed, enable increased battery run time and higher power density.

機能

  • JEDEC registered
  • 7x8 mm² small footprint
  • 399 A high current capability
  • Leadless package
  • Low package R and min stray inductance
  • Latest generation technology OptiMOS™ 5
  • RDS(on)1.1 mOhm
  • Lead tip inspection feature
  • Lead tip inspection feature

利点

  • High power & current density
  • High thermal capacity
  • Reduced conduction losses
  • Optimized switching behavior
  • Smaller than DPAK/D2PAK
  • Common JEDEC MO-319A package
