ISP772T
アクティブ
RoHS対応
鉛フリー

ISP772T

High side power switch with integrated vertical power FET, providing embedded protection and diagnostic functions
データシート
パッケージ
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ISP772T
ISP772T
個.
データシート

製品仕様情報

  • Currently planned availability until at least
    2033
  • Ptot (最大)
    1.5 W
  • toff (Turn OFF time) (最大)
    230 µs
  • ton (Turn ON time) (最大)
    180 µs
  • イリノイ (Short Circuit Current)
    17 A
  • チャネルあたりの公称負荷電流 (All channels active)
    3.1 A
  • チャネル
    1
  • ファミリー
    Classic PROFET™ Industrial
  • 予算価格€/ 1k
    0.76
  • 動作温度 範囲
    -30 °C～150 °C
  • 実装
    SMT
  • 推奨動作電圧 範囲
    5 V～34 V
  • 診断
    n.a.
  • 認定
    Industrial
  • 負荷電流
    3.1 A
  • 電流制限 (最小)
    2.6 A
推奨
OPN
ISP772TFUMA1
製品ステータス active
インフィニオン パッケージ
PG-DSO-8
パッケージ名 SO-8
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-DSO-8
パッケージ名 SO-8
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

利点

  • μC compatible power switch with diagnostic feedback for 12 V and 24 V DC grounded loads in industrial applications
  • All types of resistive, inductive and capacitve loads
  • Replaces electromechanical relays, fuses and discrete circuits

アプリケーション

図

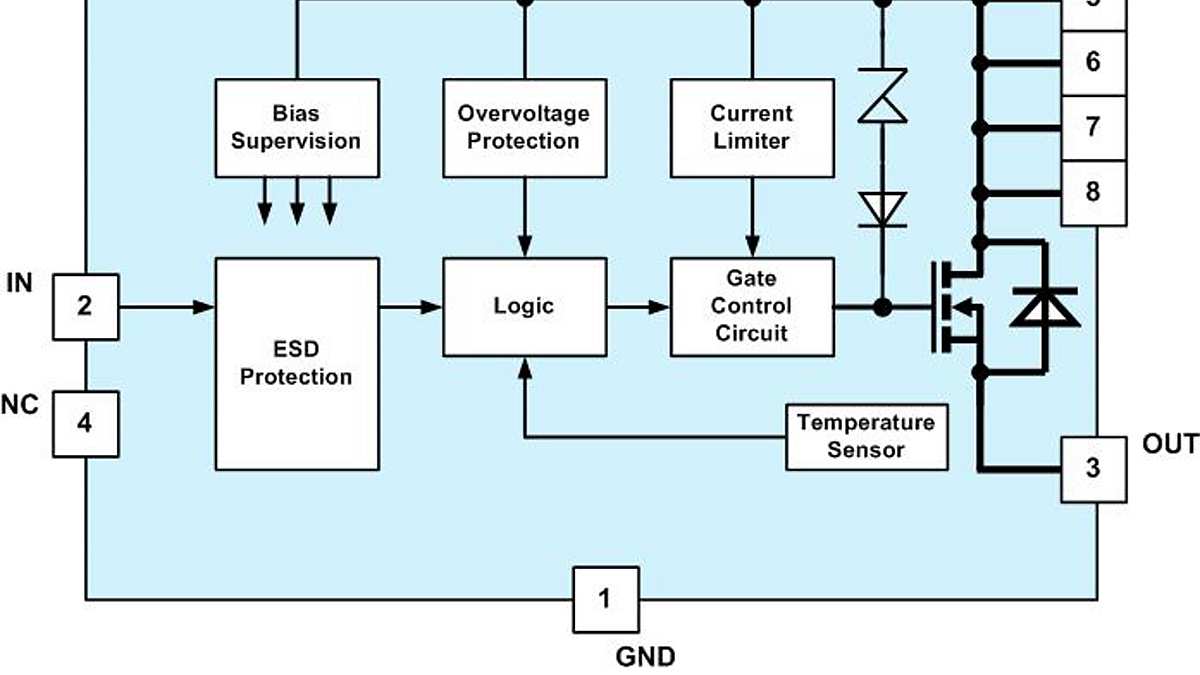

ISP772T_Blockdiagram
ISP772T_Blockdiagram
ISP772T_Blockdiagram ISP772T_Blockdiagram ISP772T_Blockdiagram
×
