アクティブで優先
RoHS準拠

ISC320N12LM6

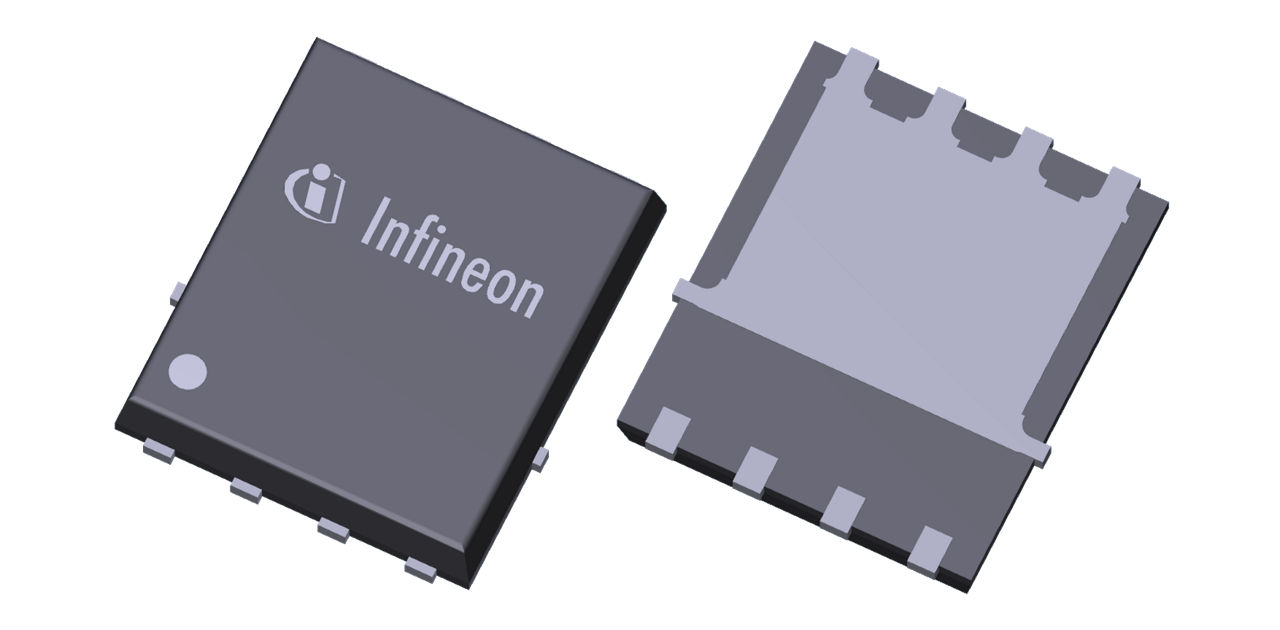

OptiMOS™ 6 power MOSFET logic level 120 V in SuperSO8 package
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ISC320N12LM6
ISC320N12LM6
EA.
データシート

Product details

  • ID (@25°C) max
    24 A
  • IDpuls max
    96 A
  • QG (typ @4.5V)
    4.1 nC
  • QG (typ @10V)
    7.6 nC
  • RDS (on) (@10V) max
    32 mΩ
  • RDS (on) (@4.5V) max
    44 mΩ
  • VDS max
    120 V
  • VGS(th)
    1.7 V
  • Package
    SuperSO8 5x6
  • Budgetary Price €/1k
    0.31
  • Operating Temperature
    -55 °C to 175 °C
  • Polarity
    N
推奨
OPN
ISC320N12LM6ATMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TDSON-8
パッケージ名 SuperSO8 5x6
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TDSON-8
パッケージ名 SuperSO8 5x6
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
This is a logic level 120 V MOSFET in SuperSO8 packaging with 32 mOhm on-resistance. ISC320N12LM6 is part of Infineon’s OptiMOS™ 6 power MOSFET family.

機能

  • Compared to OptiMOS™ the technology features:
  • up to 40% better RDS(on)
  • up to 50% better FOMg
  • up to 50% better Qrr

利点

  • Very low on-resistance
  • Very low reverse recovery charge
  • Excellent gate charge x RDS(on)
  • High avalanche energy rating
  • 175°C junction temperature rating
  • Pb-free plating
  • RoHS compliant
  • Halogen-free
  • MSL1 classified
