ISC046N13NM6

OptiMOS™ 6 power MOSFET 135 V Normal Level in SuperSO8 package
データシート

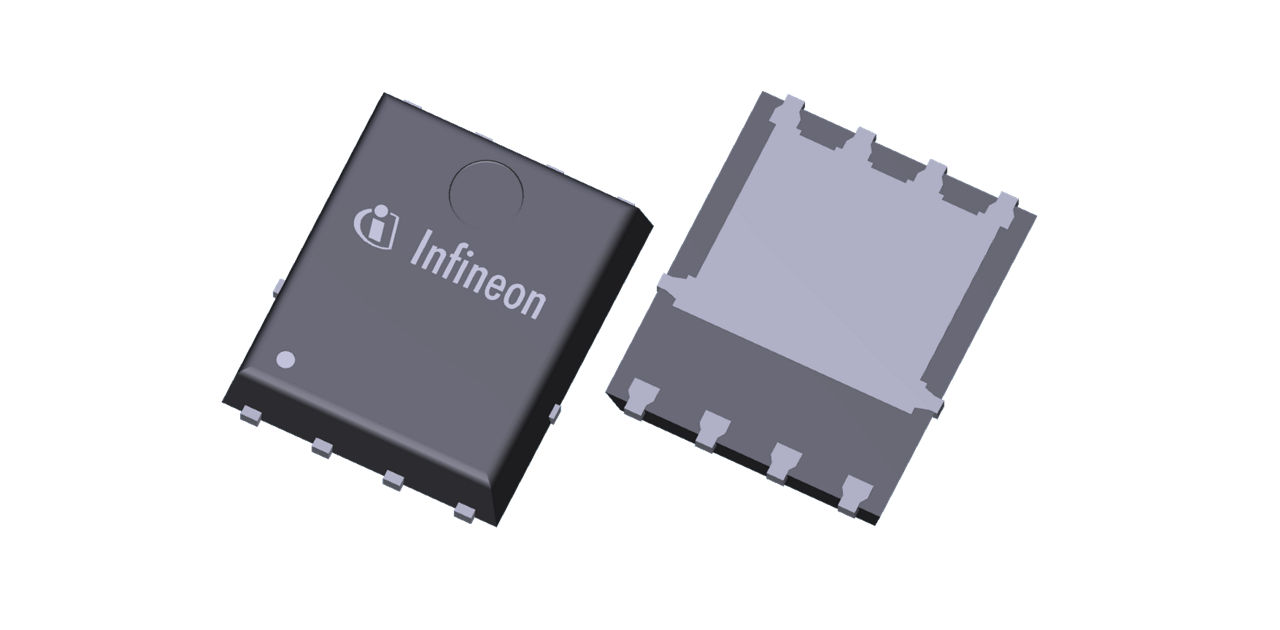

パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ISC046N13NM6
ISC046N13NM6
EA.
データシート

Product details

  • ID (@25°C) max
    142 A
  • QG (typ @10V)
    65 nC
  • RDS (on) (@10V) max
    4.6 mΩ
  • VDS max
    135 V
  • VGS(th)
    3 V
  • Package
    SuperSO8 5x6
  • Budgetary Price €/1k
    1.8
  • Operating Temperature
    -55 °C to 175 °C
  • Polarity
    N
推奨
OPN
ISC046N13NM6ATMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TDSON-8
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TDSON-8
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The OptiMOS™ 6 135 V MOSFET technology is a cost-efficient solution optimized for motor drives, but also adaptable for other applications such as UPS. Compared to the OptiMOS™ 5 150 V technology, significant performance improvements are achieved: Up to 70% reduction in diode reverse recovery charge (Qrr) and 45% lower peak reverse recovery current (Irrm) contribute to lower EMI and lower power losses. The 38% reduction in gate threshold voltage spread results in improved dynamic current sharing, leading to increased reliability.

機能

  • Up to 48% lower ON-state-resistance
  • Up to 38% lower gate threshold voltage spread
  • Up to 70% reduction of reverse recovery charge (Qrr)
  • Up to 45% lower peak reverse recovery current
    (-Irrm)

利点

  • Size reduction enabled with SuperSO8 best-in-class
  • System cost reduction
  • Less paralleling required
  • Reduced VDS overshoot & switching losses
  • Higher power density designs

用途
