IRPS5401M
アクティブ
RoHS対応
鉛フリー

IRPS5401M

データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRPS5401M
IRPS5401M
データシート

製品仕様情報

  • Iout (最大)
    50 A
  • スイッチング周波数 範囲
    200 kHz～2000 kHz
  • ファミリー
    PMIC
  • モイスチャー感度レベル
    2
  • 入力電圧 範囲
    1.2 V～14 V
  • 出力数
    5
  • 出力電圧 範囲
    0.25 V～5.1 V
  • 技術
    Current mode
  • 種類
    Five Outputs
  • 製品カテゴリ
    Digital: PMBus, I2C
  • 言語
    SPICE
  • 認定
    Industrial
推奨
OPN
IRPS5401MTRPBF
製品ステータス active

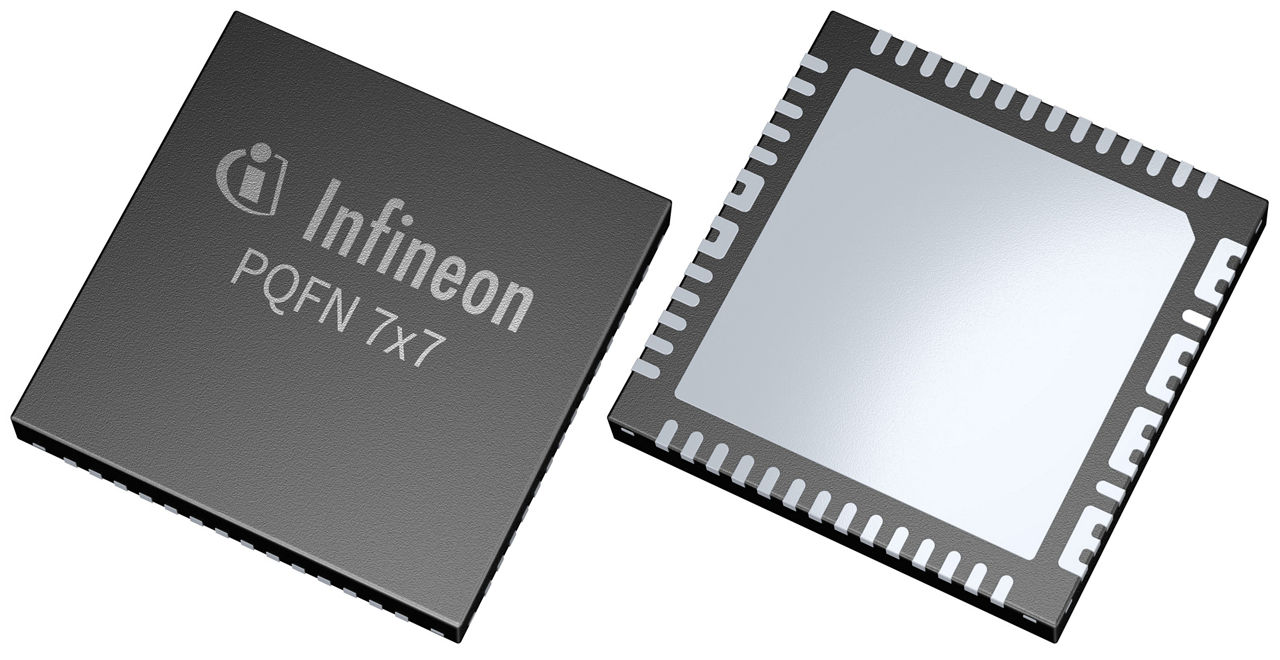

インフィニオン パッケージ
QFN 7X7 56L
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ
QFN 7X7 56L
パッケージ名 -
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
The IRPS5401 is a complete power management unit delivering up to 5 output voltages to processors, FPGA’s and other multi-rail power systems. Four high efficiency configurable switching regulators and a source/sink linear regulator provide the typical rails required such as core voltage, memory voltage and I/O voltages.

特長

  • 5 integrated outputs
  • 4A, 4A, 2A, 2A switching regulators
  • 500 mA source/sink linear regulator
  • Single rail operation 5 V to 12 V
  • 0.25V to 5.1V outputs
  • Allows combining outputs
  • Or use external power stage up to 50 A
  • Emulated current mode control
  • I2C/PMBus with integrated level shifter
  • Advanced sequencing control
  • 74 PMBus commands
  • full telemetry
