IR4426S

25 V dual-channel low-side gate driver IC
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR4426S
IR4426S
データシート

Product details

  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    Low-side
  • チャネル
    2
  • 伝搬遅延オフ
    65 ns
  • 伝搬遅延オン
    85 ns
  • 入力 Vcc
    6 V to 20 V
  • 出力電流 (Sink)
    3.3 A
  • 出力電流 (Source)
    2.3 A
  • 認定
    Industrial
  • 電圧クラス
    25 V
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:
EiceDRIVER™ 25 V dual-channel low-side gate driver IC with typical 2.3 A source and 3.3 A sink currents in 8-lead SOIC and PDIP package for MOSFETs and IGBTs. The proprietary latch immune CMOS technologies enable ruggedized mono-lithic construction. The logic inputs are compatible with standard CMOS or LSTTL output. The output drivers feature a high pulse current buffer stage designed for minimum driver cross-conduction. Propagation delays are matched to simplify use in high frequency applications.

機能

  • Supply volt. rage with 25 V Vccmax
  • Gate drive supply range: 6 to 20V
  • CMOS Schmitt-triggered inputs
  • Matched prop. delay for both chan.
  • Outputs out of phase with inputs

図

IR442x
IR442x

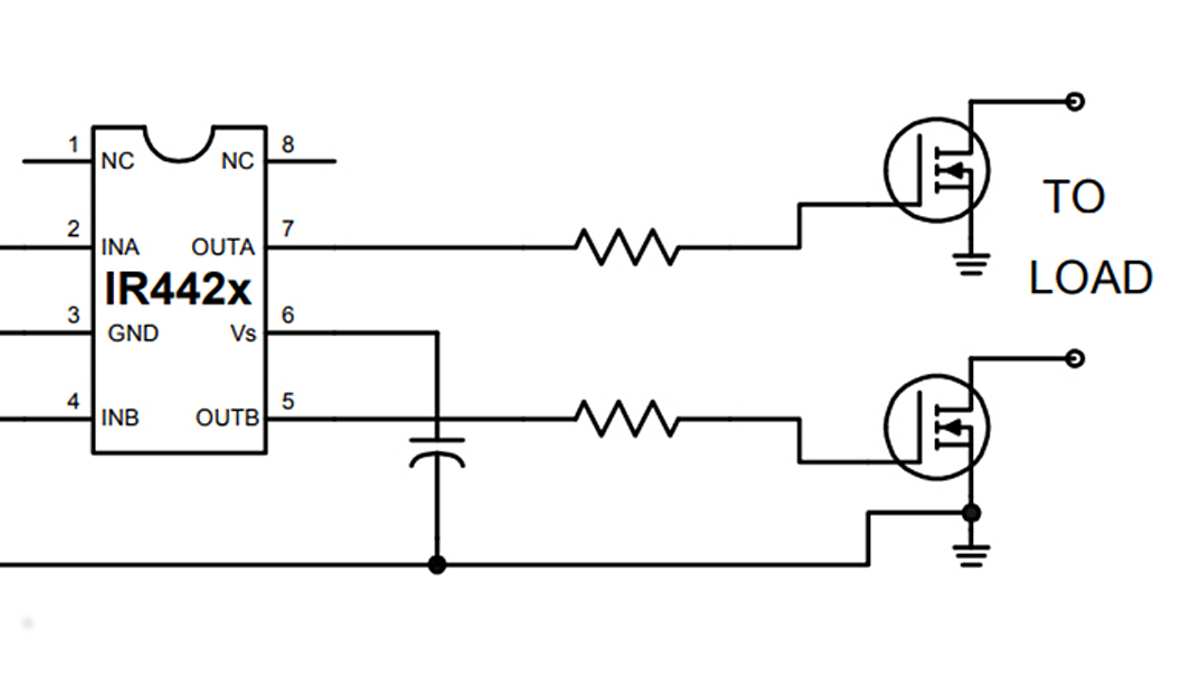

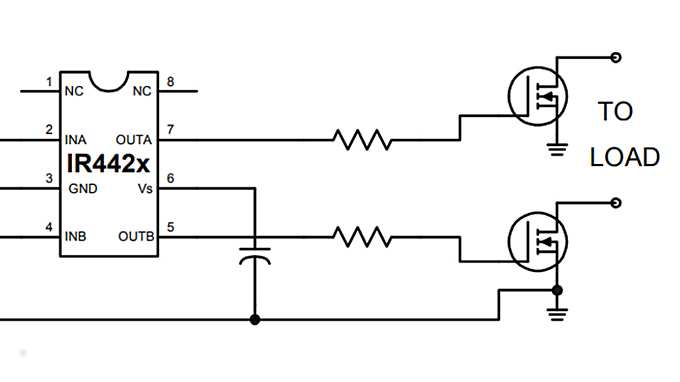

IR442x IR442x IR442x

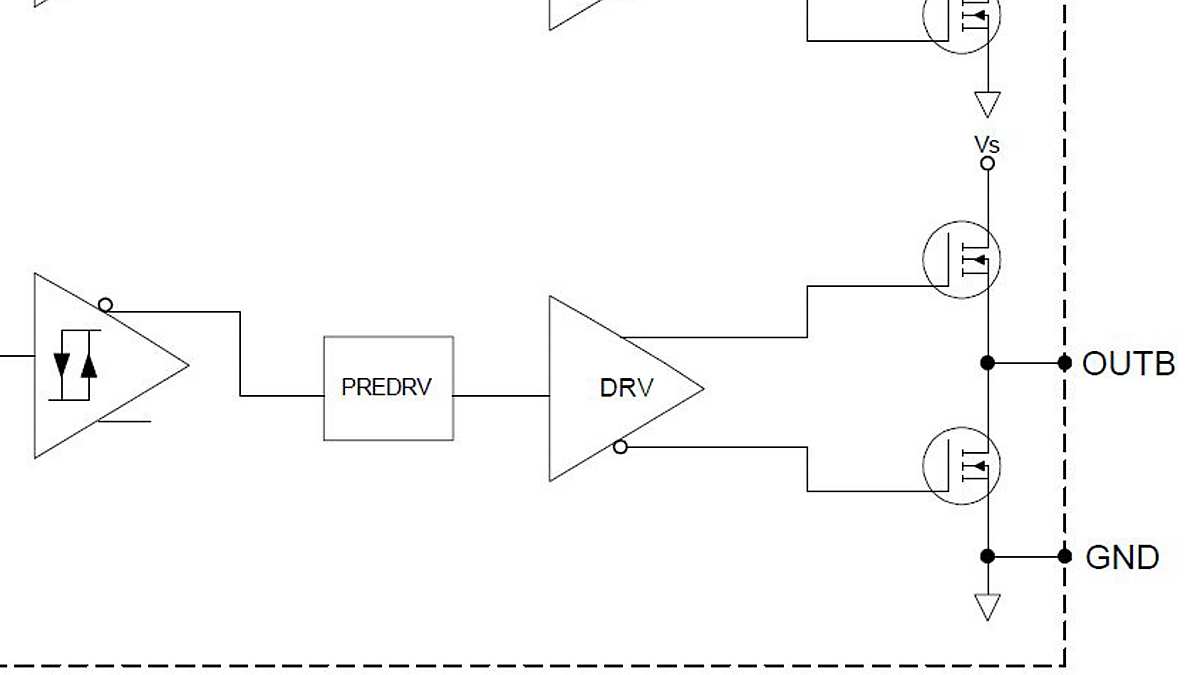

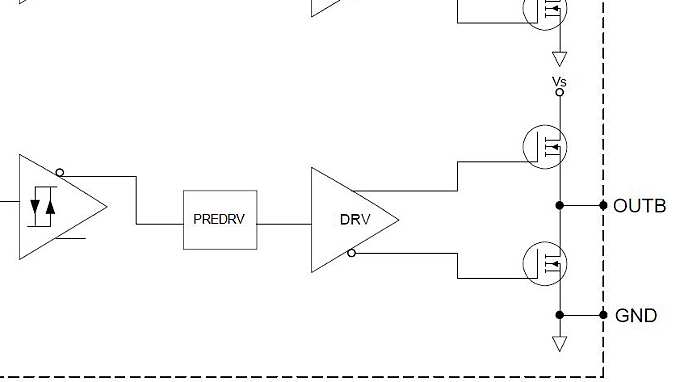

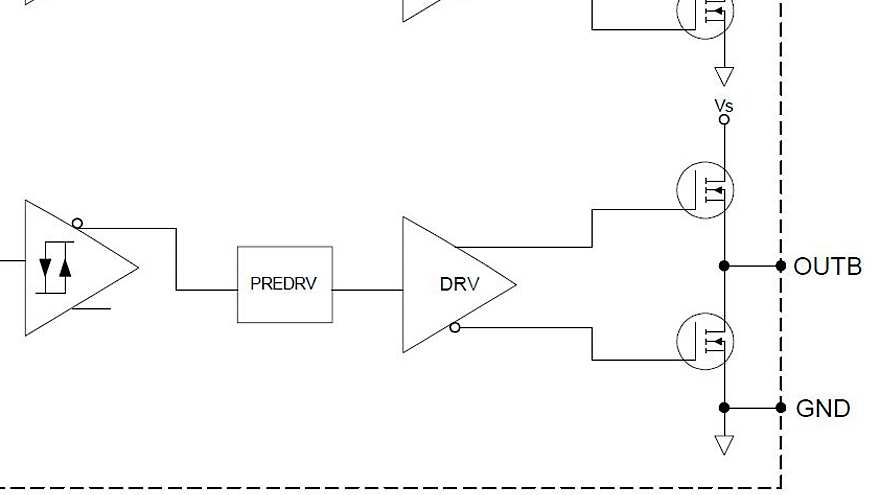

Circuit_Diagramm_IR4426 Circuit_Diagramm_IR4426 Circuit_Diagramm_IR4426
×
