IR25602S

600 V half-bridge gate driver IC with shutdown
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR25602S
IR25602S
EA.
データシート

Product details

  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    150 ns
  • 伝搬遅延オン
    680 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    0.21 A
  • 出力電流 (Sink)
    0.36 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IR25602STRPBF
製品ステータス active
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
600 V Half Bridge Driver IC with typical 0.21 A source and 0.36 A sink currents in 8 Lead SOIC package for IGBTs and MOSFETs.

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Under voltage lockout
  • 3.3, 5 & 15 V input logic compatib.
  • Cross-conduction prevention logic
  • Internally set dead-time
  • Outputs in phase with inputs
  • Shutdown input turns off both chan.
  • Matched prop. delay for both chan.

用途

図

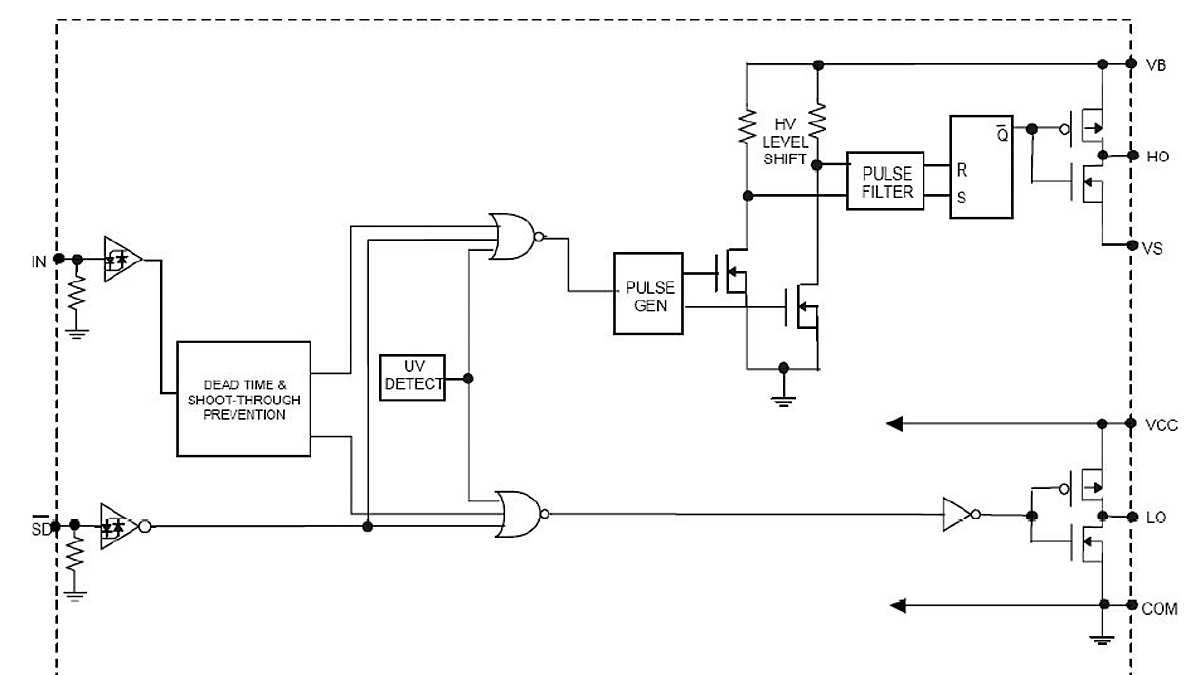

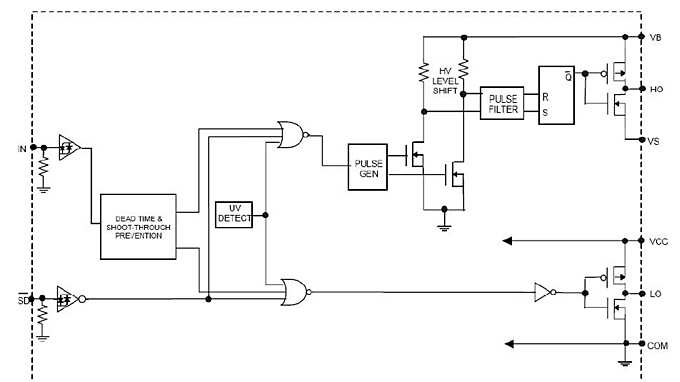

Circuit_Diagramm_IR25602
Circuit_Diagramm_IR25602
Circuit_Diagramm_IR25602 Circuit_Diagramm_IR25602 Circuit_Diagramm_IR25602
×
