IR2308S

600 V half-bridge gate driver IC with shoot through protection
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2308S
IR2308S
EA.
データシート

Product details

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
  • Configuration
    Half Bridge
  • Channels
    2
  • Turn Off Propagation Delay
    200 ns
  • Turn On Propagation Delay
    220 ns
  • Input Vcc
    10 V to 20 V
  • Output Current (Source)
    0.2 A
  • Output Current (Sink)
    0.35 A
  • Qualification
    Industrial
  • Voltage Class
    600 V
推奨
OPN
IR2308STRPBF
製品ステータス active
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
600 V Half Bridge Driver IC with typical 0.2 A source and 0.35 A sink currents in 8 Lead SOIC package for IGBTs and MOSFETs. Also available in 8 Lead PDIP.

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervolt. lockout for both channel
  • 3.3, 5 & 15 V input logic compatib.
  • Cross-conduction prevention logic
  • Matched prop. delay for both chan.
  • Outputs in phase with inputs
  • Logic & power ground +/- 5 V offset
  • Internal 540ns dead-time

図

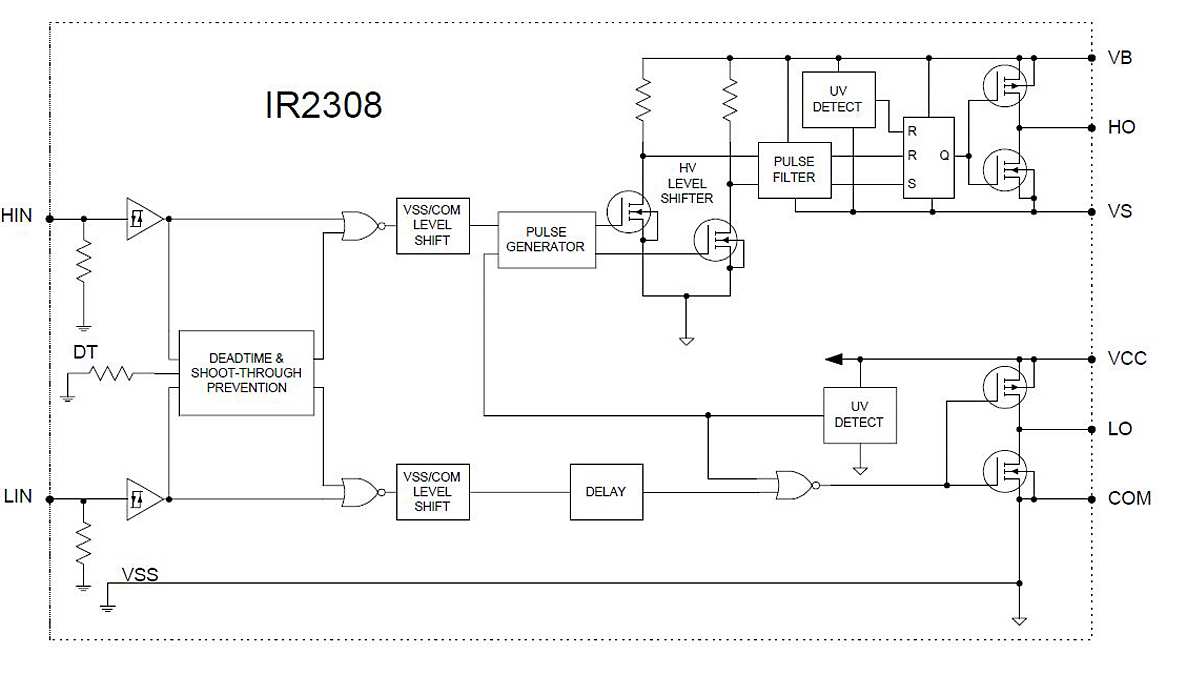

Circuit_Diagramm_IR2308

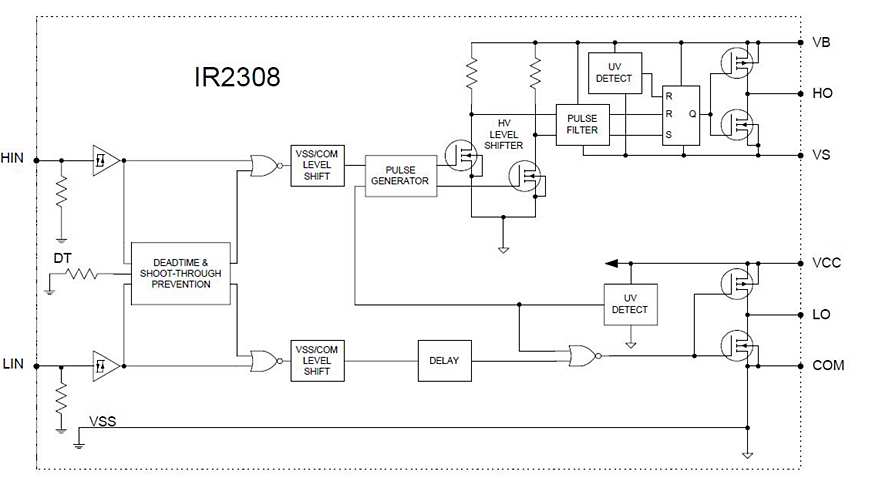

Circuit_Diagramm_IR2308
Circuit_Diagramm_IR2308 Circuit_Diagramm_IR2308 Circuit_Diagramm_IR2308
×
