IR2153D

For new designs, we recommend IRS2153D
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2153D
IR2153D
データシート

Product details

  • VCC UVLO (Off)
    8 V
  • VCC UVLO (On)
    9 V
  • アイソレーション タイプ
    Functional levelshift
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 入力 Vcc
    10 V to 15.6 V
  • 認定
    Industrial
  • 電圧クラス
    600 V
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:
Self-Oscillating 600 V Half Bridge Driver IC with typical 0 A source and 0 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs.

機能

  • Integ. 600 V half-bridge driver
  • 15.6 V zener clamp on Vcc
  • True micropower start up
  • Tighter initial deadtime control
  • Low temp. coefficient deadtime
  • Shutd. feat. (1/6th Vcc) on CT pin
  • Incr. undervolt. lockout hysteresis
  • Lower power level-shifting circuit
  • Const. LO, HO pulse widths at start
  • Lower di/dt for better noise imm.
  • Low side output in phase with RT
  • Internal bootstrap diode

用途

図

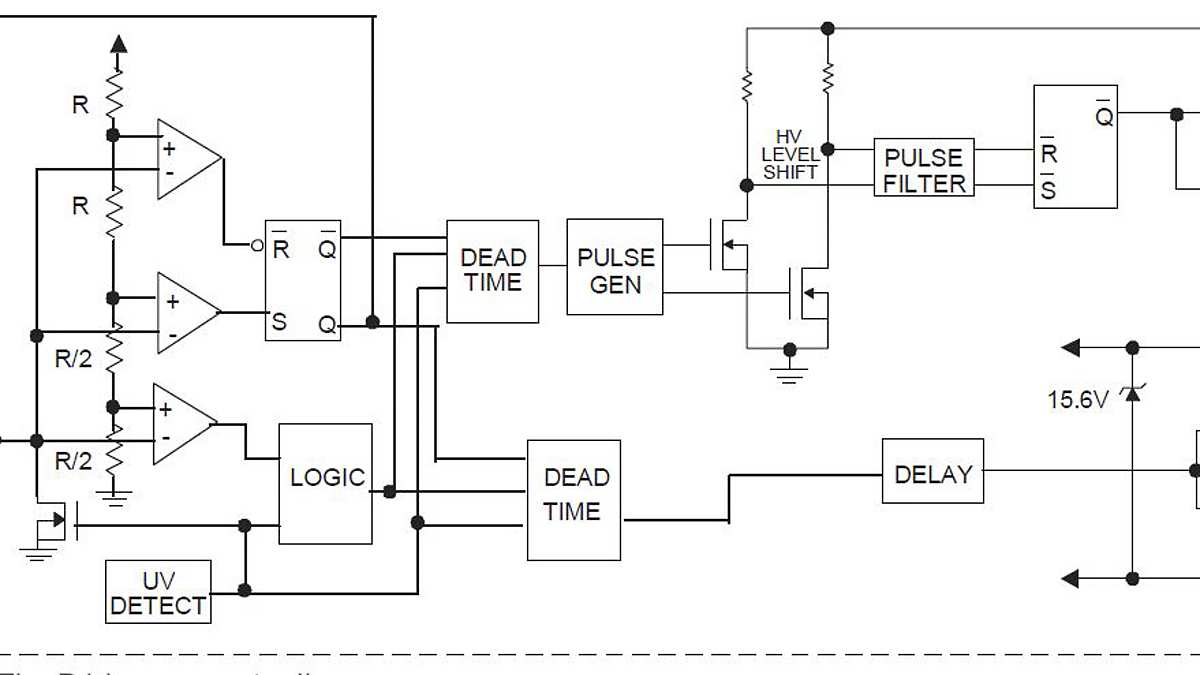

Circuit_Diagramm_IR2153D
Circuit_Diagramm_IR2153D
Circuit_Diagramm_IR2153D Circuit_Diagramm_IR2153D Circuit_Diagramm_IR2153D
×
