Active and preferred
RoHS準拠
鉛フリー

IR21531S

Half Bridge Driver, LO In Phase with RT, Programmable Oscillating Frequency, 0.6µs Deadtime
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR21531S
IR21531S
EA.
データシート

Product details

  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    9 V
  • VCC UVLO (Off)
    8 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    150 ns
  • 伝搬遅延オン
    150 ns
  • 入力 Vcc
    10 V to 15.6 V
  • 出力電流 (Sink)
    0.26 A
  • 出力電流 (Source)
    0.18 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IR21531STRPBF
製品ステータス active and preferred
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 600 V Half Bridge Gate Driver IC with typical 0.18 A source and 0.26 A sink currents in 8 Lead SOIC package for IGBTs and MOSFETs . Also available in 8 Lead PDIP.

機能

  • Integ. 600 V half-bridge driver
  • 15.6 V zener clamp on Vcc
  • True micropower start up
  • Tighter initial deadtime control
  • Low temp. coefficient deadtime
  • Shutd. feat. (1/6th Vcc) on CT pin
  • Incr. undervolt. lockout hysteresis
  • Lower power level-shifting circuit
  • Const. LO, HO pulse widths at start
  • Lower di/dt for better noise imm.
  • Low side output in phase with RT
  • Excellent latch immunity

図

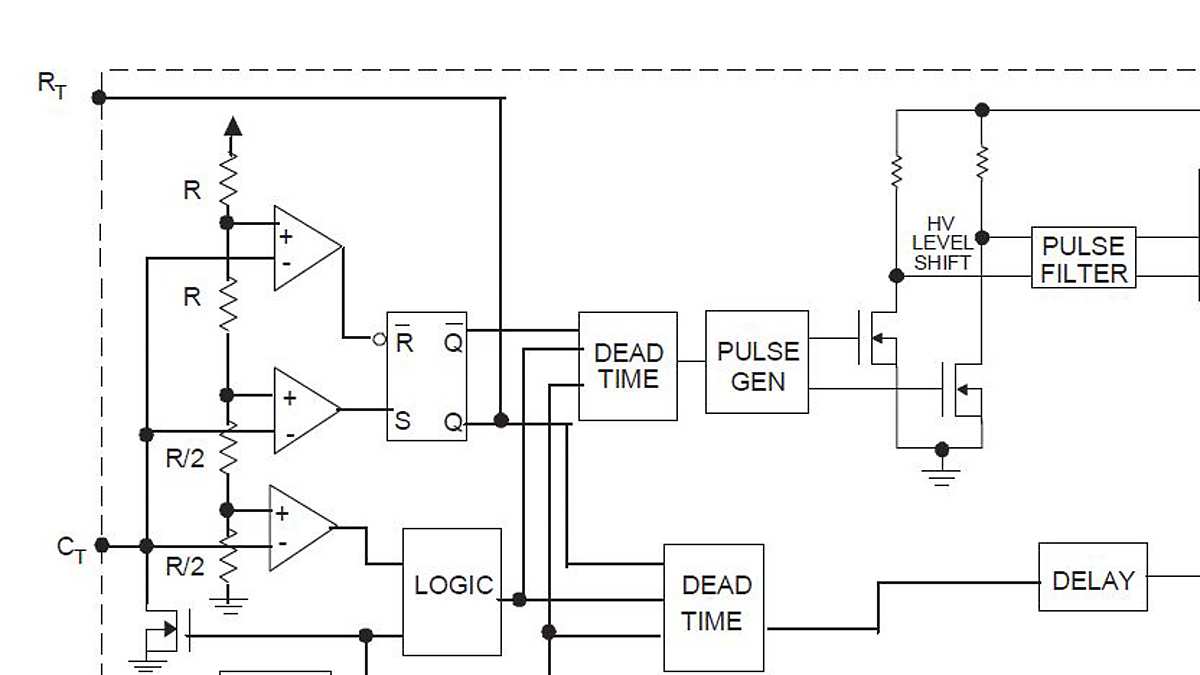

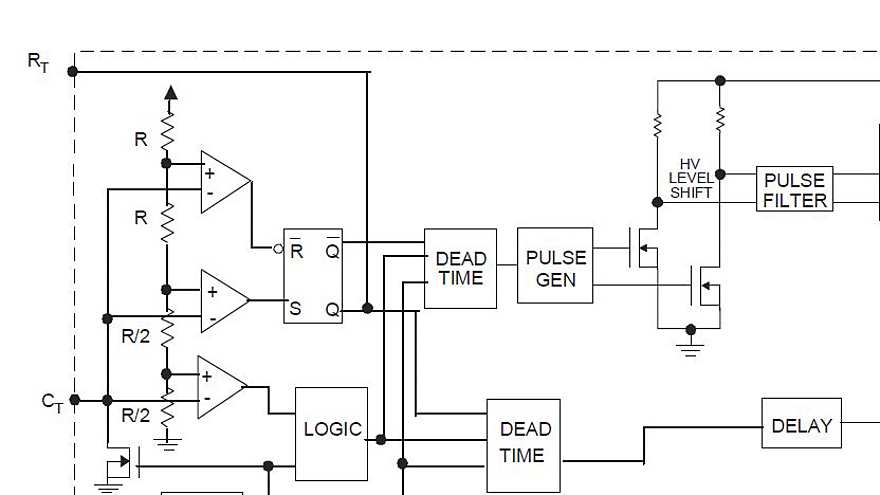

Circuit_Diagramm_IR21531S
Circuit_Diagramm_IR21531S
Circuit_Diagramm_IR21531S Circuit_Diagramm_IR21531S Circuit_Diagramm_IR21531S
×
