IR2117S
アクティブ
RoHS対応
鉛フリー

IR2117S

600 V single high-side gate driver IC with single input
データシート
パッケージ
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2117S
IR2117S
個.
データシート

製品仕様情報

  • VBS UVLO (Off)
    8.2 V
  • VBS UVLO (On)
    8.6 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.6 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • 伝搬遅延オフ
    105 ns
  • 伝搬遅延オン
    125 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Sink)
    0.5 A
  • 出力電流 (Source)
    0.25 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IR2117STRPBF
製品ステータス active
インフィニオン パッケージ
SOIC 8N
パッケージ名 N/A
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
SOIC 8N
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
EiceDRIVER™ 600 V high side gate driver IC with typical 0.25 A source and 0.5 A sink currents in 8 Lead SOIC package for IGBTs and MOSFETs . Also available in 8 Lead PDIP.

特長

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervoltage lockout
  • CMOS Schmitt-triggered inputs
  • With pull-down
  • Output in phase with input IR2117
  • Or out of phase with input IR2118

図

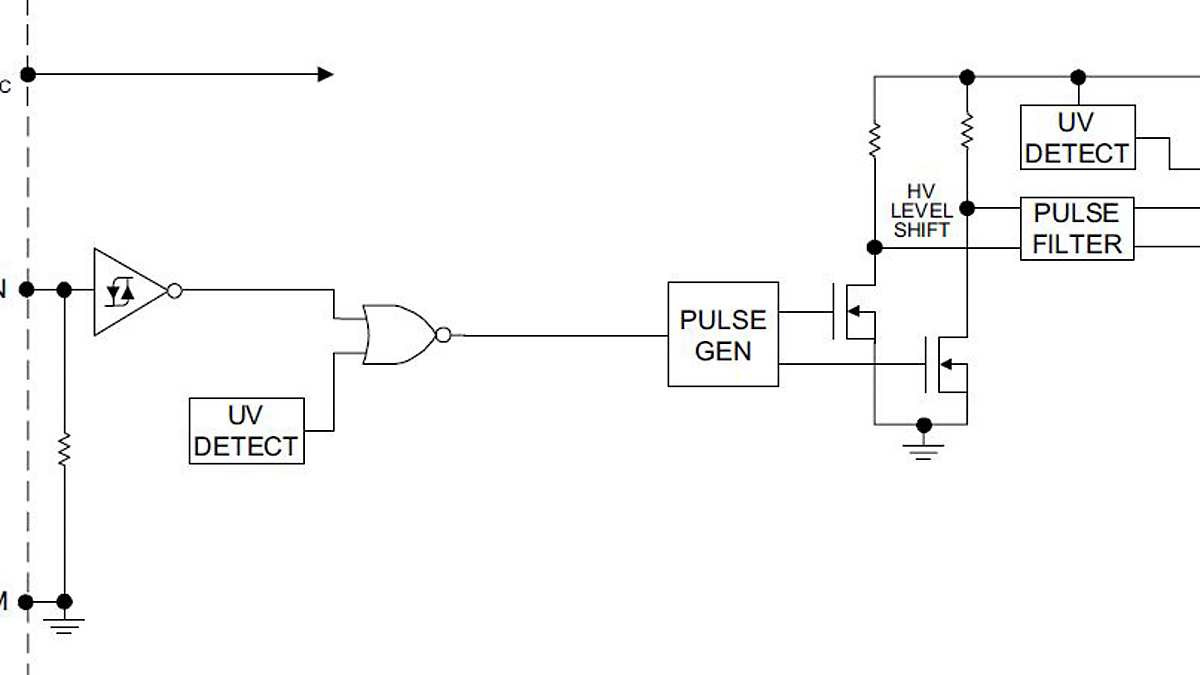

Circuit_Diagramm_IR2117S
Circuit_Diagramm_IR2117S
Circuit_Diagramm_IR2117S Circuit_Diagramm_IR2117S Circuit_Diagramm_IR2117S
×
