これはサポート終了製品であることに注意してください。 新しい代替製品バージョンを見る これはサポート終了製品であることに注意してください。 新しい代替製品バージョンを見る
生産終了
生産終了
RoHS準拠
鉛フリー

IR1155S

生産終了
Adjustable Frequency One Cycle Control PFC IC
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR1155S
IR1155S
データシート

Product details

  • ICC max
    13 mA
  • Iq
    175 µA
  • VCC
    12 V to 20 V
  • アプリケーション
    Desktop SMPS, Server SMPS, AC-DC adapters, LCD TV, PDP TV, Telecom SMPS
  • パッケージ
    8-lead SOIC
  • モイスチャー感度レベル
    2
  • 出力電流タイプ
    MOSFET Gate Driver
OPN
IR1155STRPBF
製品ステータス discontinued
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

利点

  • PFC IC with IR proprietary "One Cycle Control"
  • Continuous conduction mode boost type PFC
  • Programmable switching frequency (50k-200kHz)
  • Average current mode control
  • Output overvoltage protection
  • Open loop protection
  • Cycle by cycle peak current limit
  • VCC under voltage lockout
  • Programmable soft start
  • Micropower startup
  • User initiated micropower "Sleep Mode"
  • OVP/EN pin internal filtering for higher noise immunity
  • 1.5A peak gate drive
  • Latch immunity and ESD protection

用途

図

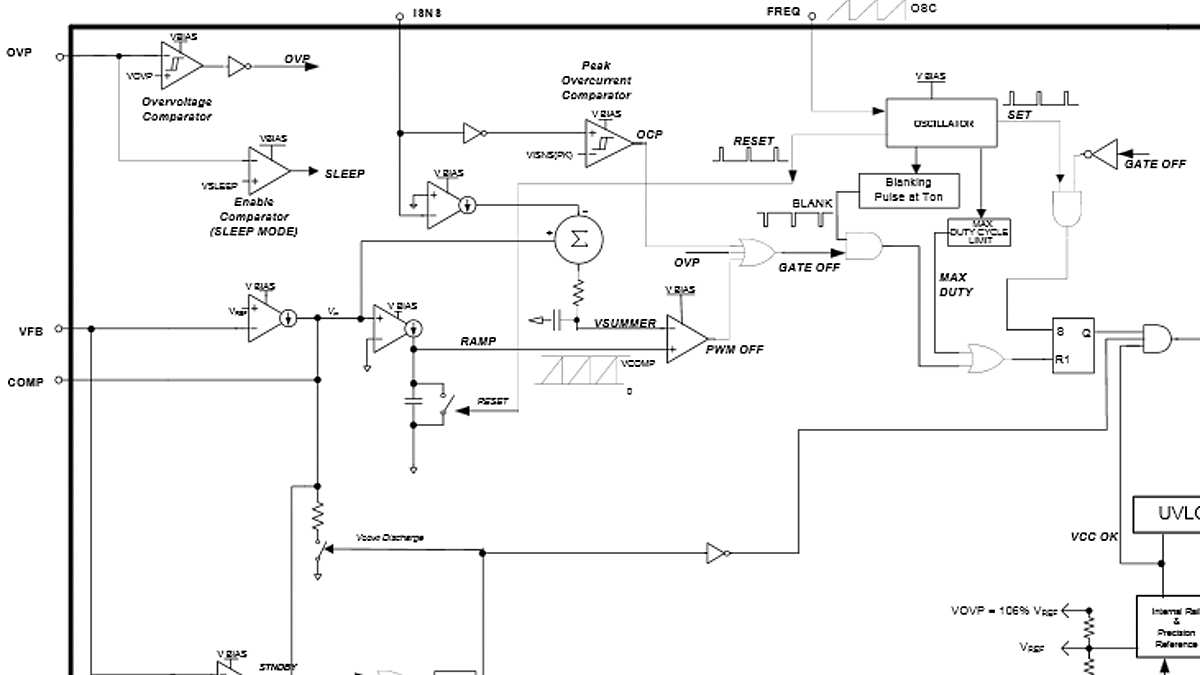

fbd-ir1155s
fbd-ir1155s
fbd-ir1155s fbd-ir1155s fbd-ir1155s

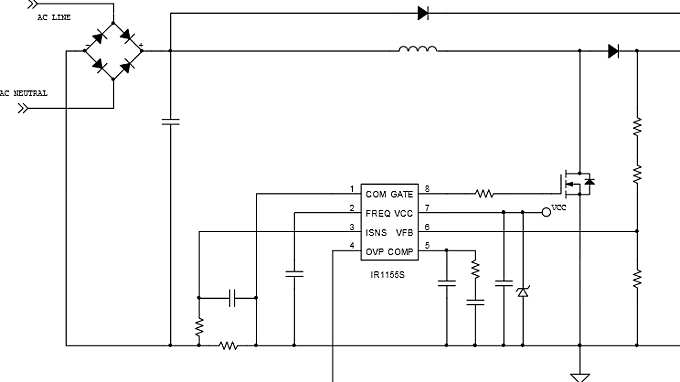

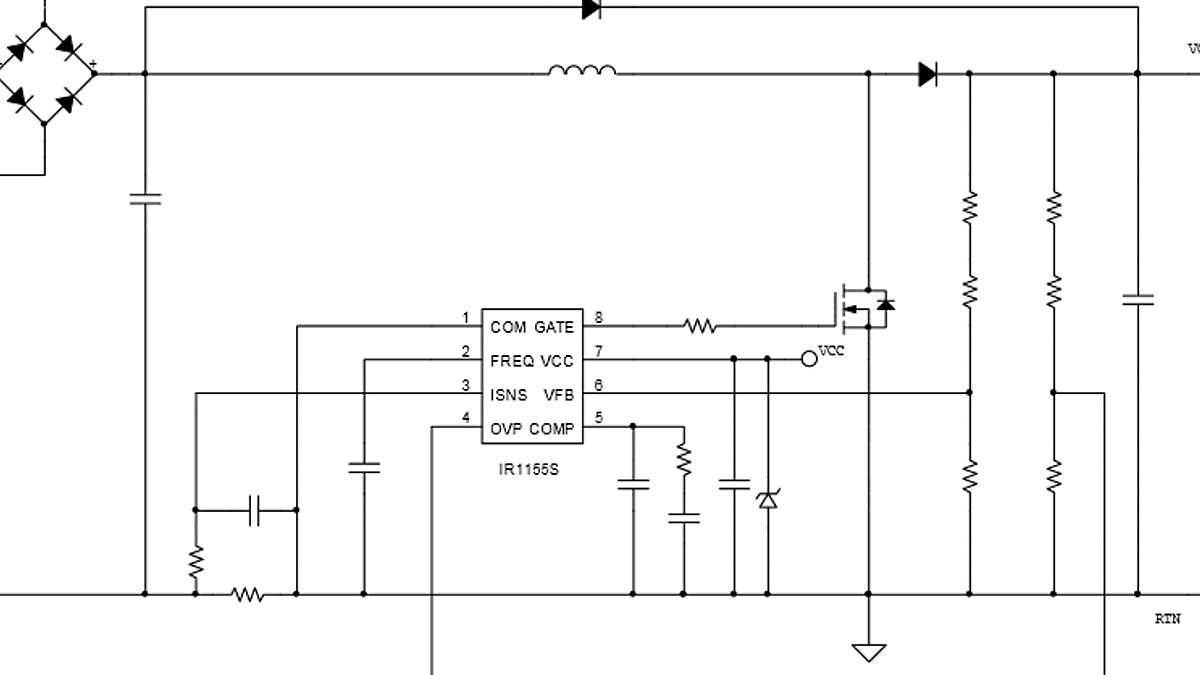

tc-ir1155s tc-ir1155s tc-ir1155s
×
modalImg
