IR1153S

生産終了
One Cycle Control PFC IC designed to operate in continuous conduction mode (CCM), Fixed 22.2kHz switching frequency
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR1153S
IR1153S
データシート

Product details

  • ICC max
    8 mA
  • VCC
    14 V to 20 V
  • アプリケーション
    SMPS
  • パッケージ
    8-lead SOIC
  • モイスチャー感度レベル
    2
  • 出力電流タイプ
    MOSFET Gate Driver
OPN
IR1153STRPBF
製品ステータス discontinued
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

利点

  • PFC IC with IR proprietary "One Cycle Control"
  • Continuous conduction mode boost type PFC
  • Fixed 22.2kHz switching frequency
  • Average current mode control
  • Input line sensed brownout protection
  • Output overvoltage protection
  • Open loop protection
  • Cycle by cycle peak current limit
  • VCC under voltage lockout
  • Programmable soft start
  • Micropower startup
  • User initiated micropower "Sleep Mode"
  • 750mA peak gate drive
  • Latch immunity and ESD protection

用途

図

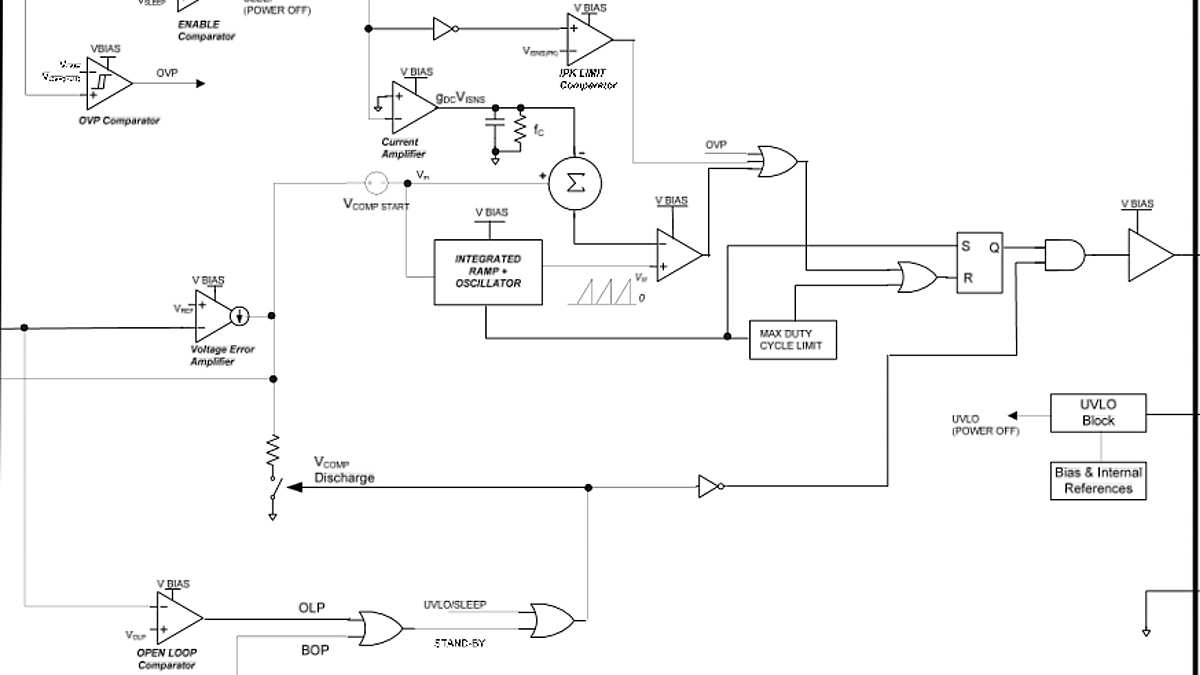

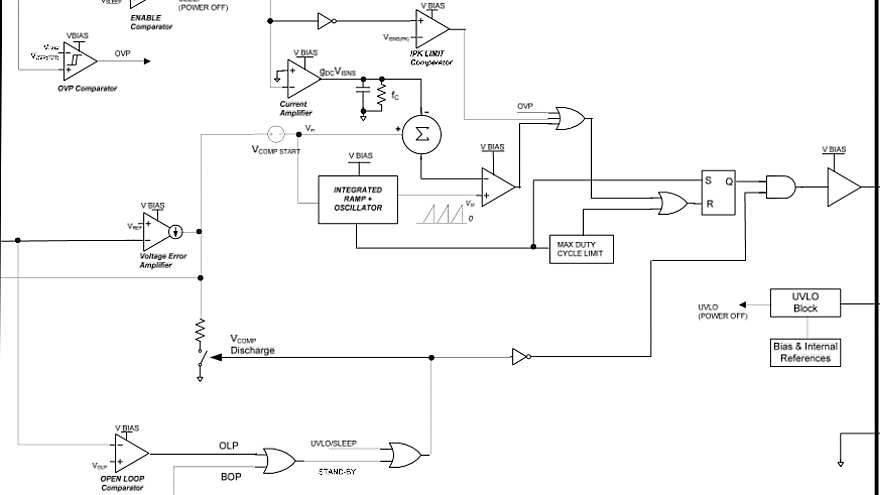

fbd-ir1153s
fbd-ir1153s
fbd-ir1153s fbd-ir1153s fbd-ir1153s

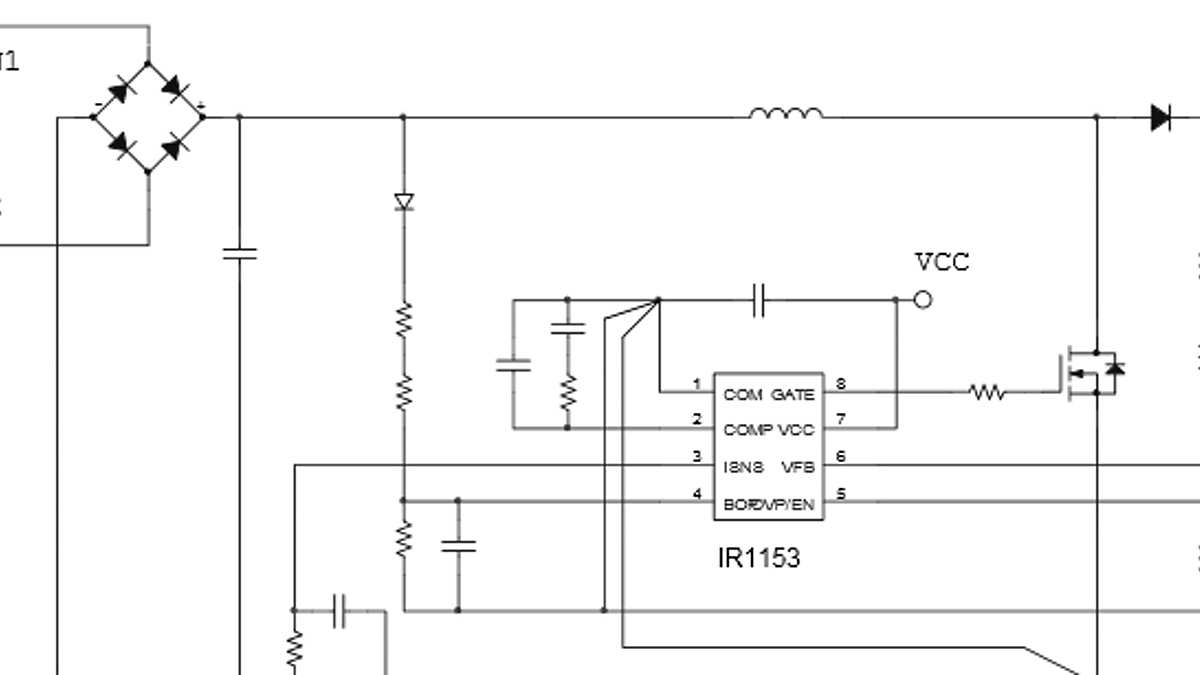

tc-ir1153s tc-ir1153s tc-ir1153s
×
