IPS70R600P7S
生産終了
生産終了
RoHS対応

IPS70R600P7S

生産終了
Infineon’s answer for flyback topologies up to 75W
データシート
パッケージ
代替品を表示

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IPS70R600P7S
IPS70R600P7S
代替品を表示
データシート

製品仕様情報

  • ID (@25°C) (最大)
    8.5 A
  • ID (最大)
    8.5 A
  • IDpuls (最大)
    20.5 A
  • Ptot (最大)
    43.1 W
  • Qgd
    3.7 nC
  • QG
    10.5 nC
  • QG (typ @10V)
    10.5 nC
  • RDS (on) (最大)
    600 mΩ
  • RDS (on) (@10V) (最大)
    600 mΩ
  • RthJA (最大)
    62 K/W
  • RthJC (最大)
    2.9 K/W
  • Rth
    2.9 K/W
  • VDS (最大)
    700 V
  • VGS(th) 範囲
    2.5 V～3.5 V
  • VGS(th)
    3 V
  • パッケージ
    IPAK short leads
  • ピン数
    3 Pins
  • 予算価格€/ 1k
    0.24
  • 動作温度 範囲
    -40 °C～150 °C
  • 実装
    THT
  • 極性
    N
  • 特別な機能
    price/performance
OPN
IPS70R600P7SAKMA1
製品ステータス discontinued

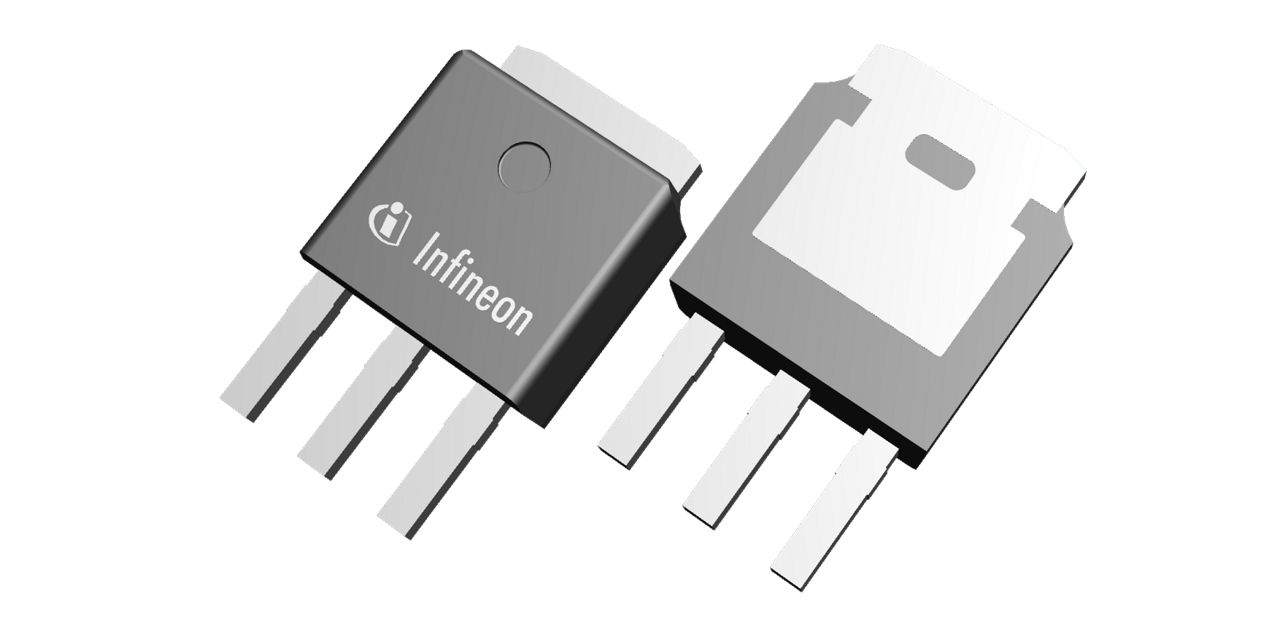

インフィニオン パッケージ
PG-TO251-3
パッケージ名 IPAK short leads
梱包サイズ 1500
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
代替品を表示

製品ステータス discontinued
インフィニオン パッケージ
PG-TO251-3
パッケージ名 IPAK short leads
梱包サイズ 1500
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
Developed to serve today’s and especially tomorrow’s trends in flyback topologies – the new 700V CoolMOS™ P7 superjunction MOSFET series addresses the low power SMPS market, such as mobile phone chargers or notebook adapters by offering fundamental performance gains compared to superjunction technologies used today. By combining customers’ feedback with over 20 years of superjunction MOSFET experience, 700V CoolMOS™ P7 enables best fit for target applications in terms of:
  • Efficiency and thermals
  • Ease-of-use
  • EMI behavior

特長

  • CoolMOS™ 7 series
  • low gate charge
  • low stored energy in COSS
  • integrated gate resistor
  • Fieldproven CoolMOS™ quality
  • CoolMOS™ since 1998

利点

  • better control
  • high efficiency @ hard switching
  • higher power density
  • MOSFET suits hard & resonant topologies
  • short leads

アプリケーション
