IPS70R600CE

Best price-performance superjunction MOSFET for consumer and lighting applications
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IPS70R600CE
IPS70R600CE
データシート

Product details

  • ID (@25°C) max
    10.5 A
  • ID max
    10.5 A
  • IDpuls max
    18 A
  • Ptot max
    86 W
  • Qgd
    12 nC
  • QG (typ @10V)
    22 nC
  • QG
    22 nC
  • RDS (on) (@10V) max
    600 mΩ
  • RDS (on) max
    600 mΩ
  • RthJA max
    62 K/W
  • RthJC max
    1.45 K/W
  • Rth
    1.45 K/W
  • Tj
    -40 °C to 150 °C
  • VDS max
    700 V
  • VGS(th)
    2.5 V to 3.5 V

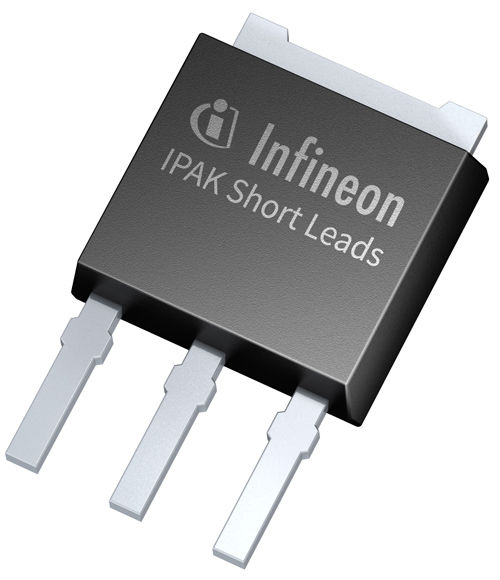

  • パッケージ
    IPAK SL (TO-251 SL)
  • ピン数
    3 Pins
  • 動作温度
    -40 °C to 150 °C
  • 実装
    THT
  • 極性
    N
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:
CoolMOS™ CE is a technology platform of Infineon´s market leading high voltage power MOSFET designed according to the superjunction principle (SJ) and conceived to fulfill consumer requirements. With the extended family, Infineon offers 600V, 650V and 700V devices targeting low power chargers for mobile devices and power tools, LCD , LED TV and LED lighting applications.

機能

  • Thermal behavior
  • ≤ 90°C on device, open case
  • ≤ 50°C/70°C close case temperature
  • EMI within EN55022B standard
  • Ease of use and fast design-in

利点

  • Low conduction losses from large margin between R DS(on) typical to nominal
  • Low switching losses from optimized output capacitance (E oss)
  • Optimized EMI to balance switching speed and EMI behavior
  • Good controllability given the integrated R g
