IPB60R600P6
IPB60R600P6
データシート

製品仕様情報

  • ID (@25°C) max
    7.3 A
  • ID max
    7.3 A
  • IDpuls max
    18 A
  • Ptot max
    63 W
  • QG
    12 nC
  • QG (typ @10V)
    12 nC
  • RDS (on) max
    600 mΩ
  • RDS (on) (@10V) max
    600 mΩ
  • RthJA max
    62 K/W
  • RthJC max
    2 K/W
  • Rth
    2 K/W
  • VDS max
    600 V
  • VGS(th)
    3.5 V to 4.5 V

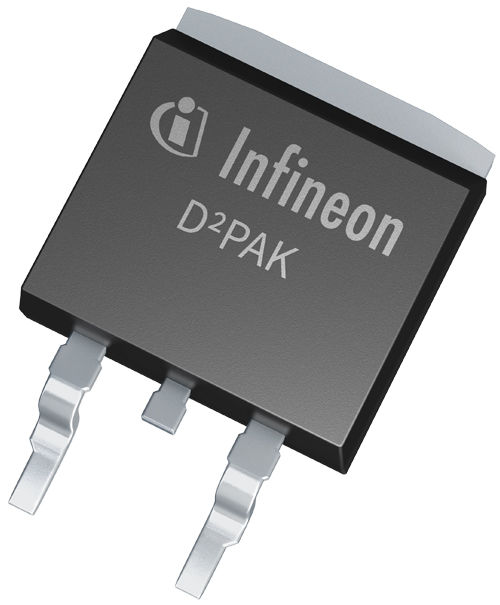

  • パッケージ
    D2PAK (TO-263)
  • ピン数
    3 Pins
  • 動作温度
    -55 °C to 150 °C
  • 実装
    SMT
  • 極性
    N
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:
Infineons CoolMOS™ P6 superjunction MOSFET family is designed to enable higher system efficiency whilst being easy to design in. CoolMOS™ P6 closes the gap between technologies which focus on delivering ultimate performance and those which concentrate more on ease-of-use.

機能

  • Reduced gate charge (Q g)
  • Higher V th
  • Good body diode ruggedness
  • Optimized integrated R g
  • Improved dv/dt from 50V/ns
  • CoolMOS™ quality with over 12 years manufacturing experience in superjunction technology

利点

  • Improved effciency especially in light load condition
  • Better efficiency in soft switching applications due to earlier turn-off
  • Suitable for hard- & soft-switching topologies
  • Optimized balance of efficiency and ease of use and good controllability of switching behavior
  • High robustness and better efficiency
  • Outstanding quality & reliability
