IMI111T-046H

iMOTION™ Intelligent Power Module (IPM) with microcontroller, gate driver and IGBTs
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IMI111T-046H
IMI111T-046H
EA.
データシート

Product details

  • Control Option
    1 motor

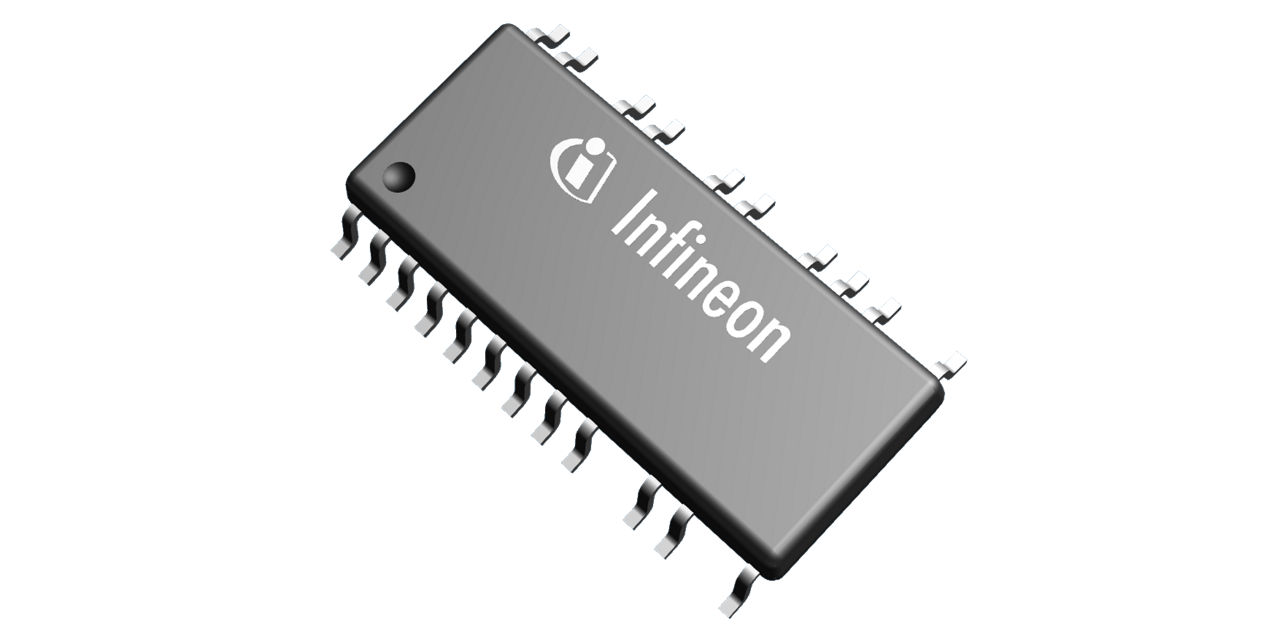

  • Package
    PG-DSO-22-1
  • Processor Type
    MCE 2.0
  • Type of Memory
    Flash
  • Integration Level
    IPM + MCE
  • Product Category
    Motor Control ICs
  • Language
    PLECS
  • Description
    3-phase gate driver and 600 V/4 A IGBTs in DSO-22 package
推奨
OPN
IMI111T046HXUMA1
製品ステータス active
インフィニオンパッケージ
PG-DSO-22
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-22
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
iMOTION™ IPM integrating motor controller, three phase gate driver and 600 V/4 A IGBTs in DSO-22 package.The IMI111T-046H device does not require a heatsink and addresses motor drives with a typical rated output power up to 70 W with 600 V maximum DC blocking voltage.

機能

  • Fully integrated 3-phase inverter
  • Up to 600v / 70W without heatsink
  • Motion Control Engine (MCE 2.0)
  • Highly efficient FOC
  • Single shunt current sense
  • Sensorless operation
  • Multiple motor support
  • Configurable protection feature set
  • Functional safety UL/IEC 60730
  • Flexible interface/control options
  • User programmable script engine
  • DSO-22 package

利点

  • Fastest time to market
  • No programming required
  • Easy motor parametrization & tuning
  • Lowest BOM cost
  • Single shunt sensorless FOC
  • Highly efficiencent speed control
  • Hall sensor based startup
  • User flexibility via scripting
  • Smallest PCB footprint
