IM111-X3Q1B

終息
CIPOS™ Nano 250 V, 4 A full-bridge Intelligent Power Module
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IM111-X3Q1B
IM111-X3Q1B
データシート

Product details

  • Pmot (10kHz)
    200 W
  • RDS (on) (@ Tj = 25°C) max
    0.063 Ω
  • Configuration
    Full-Bridge
  • Switch Type
    OptiMOS™
  • Built in NTC
    Yes
  • Rated Current
    4 A
  • Encryption
    no
  • Product Category
    Intelligent Power Modules (IPM)
  • Product Group
    CIPOS™ Nano
  • Product Name
    IM111-X3Q1B
  • Language
    PLECS
  • Qualification
    Industrial
  • Additional Information
    Electrical
  • Voltage Class
    250 V
OPN
IM111X3Q1BAUMA1
製品ステータス discontinued
インフィニオンパッケージ
PG-IQFN-37
パッケージ名 QFN 12x10
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル N/A
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PG-IQFN-37
パッケージ名 QFN 12x10
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
CIPOS™ Nano 250 V, 4 A full-bridge OptiMOS™ based intelligent power module with open source in PQFN 12x10 mm package, providing a compact motor drive solution for single phase motor applications.

機能

  • Gate driver & bootstrap function.
  • Overcurrent protec. & fault report.
  • Low 0.063 Ω RDS(on), 250 V OptiMOS™
  • Undervoltage lockout for channels
  • Shoot through protection
  • Matched prop. delay for all chan.
  • Optimized dv/dt for loss
  • EMI trade offs
  • Advanced input filter
  • 3.3 V input logic compatible
  • Motor power range 80-200 W
  • 1500 VRMS min isolation

図

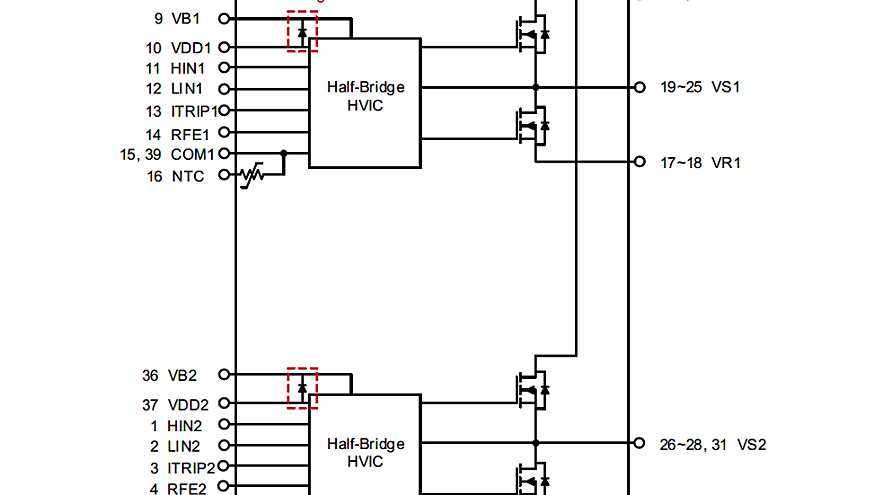

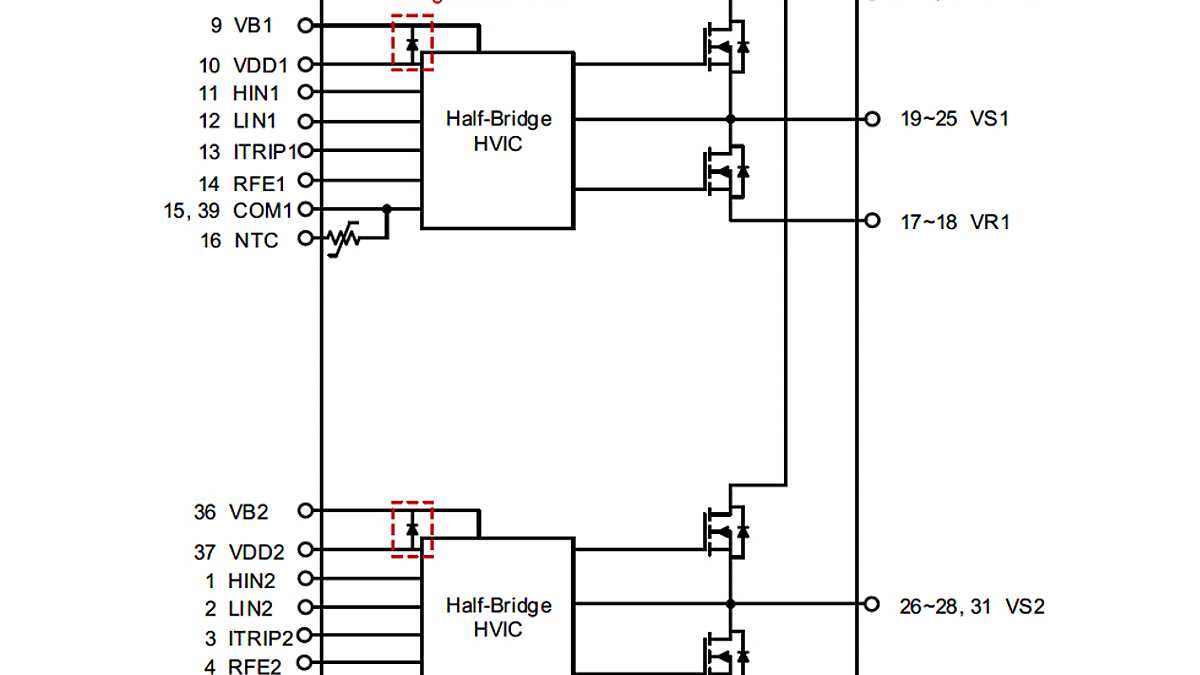

Internal_Nano_IM
Internal_Nano_IM
Internal_Nano_IM Internal_Nano_IM Internal_Nano_IM
×
modalImg
