ILD8150
Active and preferred
RoHS対応
鉛フリー

ILD8150

80V DC-DC buck LED driver IC with hybrid dimming down to 0.5%
データシート
パッケージ
ボード
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ILD8150
ILD8150
個.
データシート

製品仕様情報

  • Iout (最大)
    1500 mA
  • VS 範囲
    8 V～80 V
  • 種類
    Buck
  • 言語
    SPICE
  • 認定
    Industrial
  • 調光
    Hybrid dimming
推奨
OPN
ILD8150XUMA1
製品ステータス active and preferred
インフィニオン パッケージ
PG-DSO-8
パッケージ名 N/A
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-DSO-8
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
The ILD8150 is a 80V DC-DC converter IC, designed to drive high power LEDs. For applications operating close to safe extra-low voltage (SELV) limits, it provides a high safety voltage margin. The buck LED driver IC is tailored for LEDs in general lighting applications with average currents up to 1.5A using a high-side integrated switch. Several performance and protection features provide ideal fit for professional LED lighting.

特長

  • Input voltage ranging from 8V
  • Up to 1.5A average output current
  • Efficiency values of more than 95%
  • Maximum duty cycle up to 99%
  • Up to 2 MHz switching frequency
  • Soft-start
  • Analog dimming 100 to 12.5%
  • PWMdimming 12.5 to 0.5% with 3.4kHz
  • Dim-to-off
  • Adjustable O/Pcurrent via shunt resistor
  • Typical 3% output current accuracy
  • Overtemperature protection

アプリケーション

民生用電子機器

図

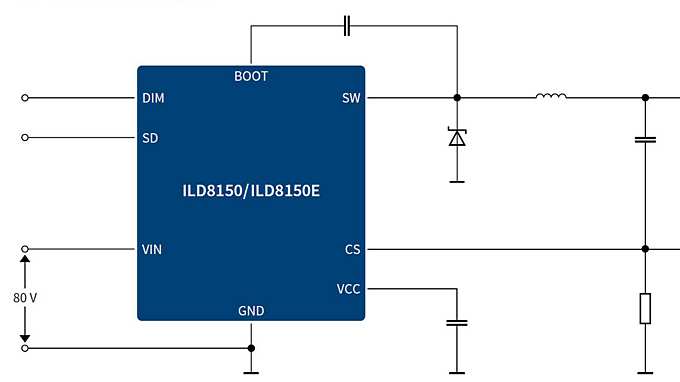

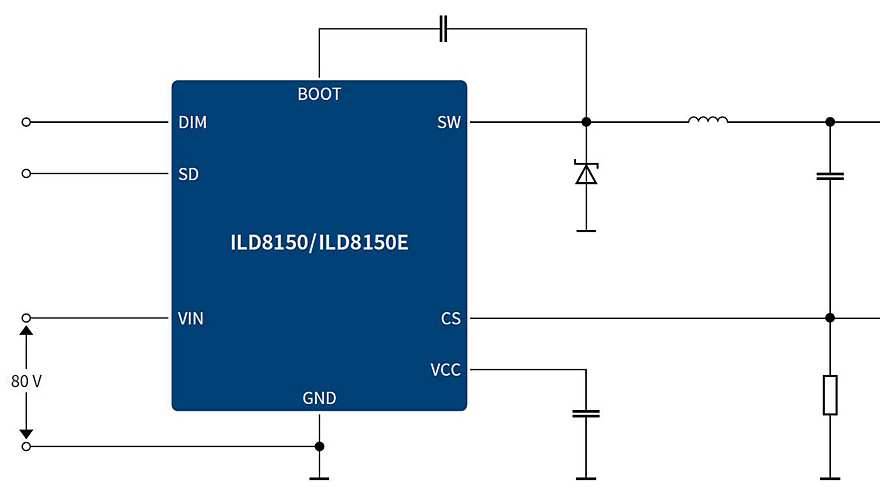

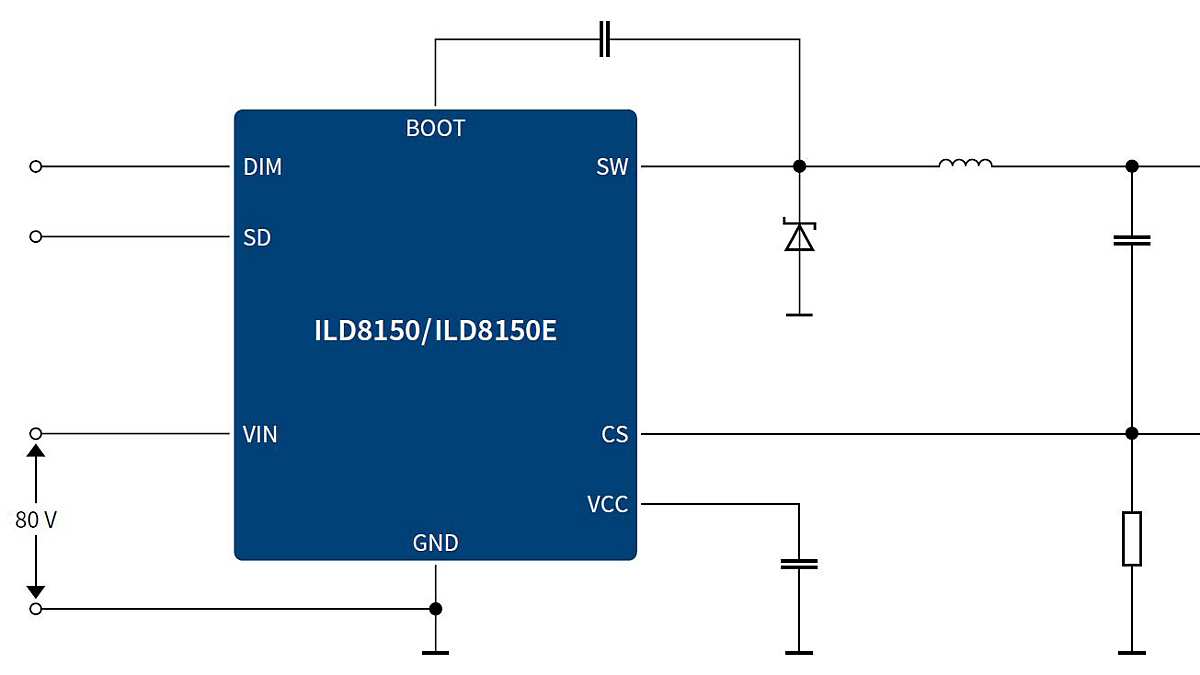

Diagram_ILD8150_ILD8150E_Lighting_IC
Diagram_ILD8150_ILD8150E_Lighting_IC
Diagram_ILD8150_ILD8150E_Lighting_IC Diagram_ILD8150_ILD8150E_Lighting_IC Diagram_ILD8150_ILD8150E_Lighting_IC
×
