IKW50N60T

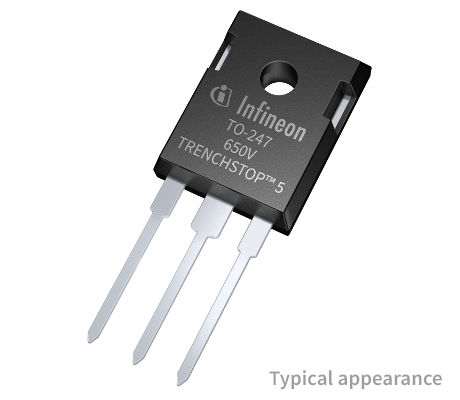

600 V, 50 A IGBT discrete with anti-parallel diode in TO-247 package
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKW50N60T
IKW50N60T
データシート

製品仕様情報

  • Eoff (Hard Switching)
    1.4 mJ
  • Eon
    1.2 mJ
  • IC (@ 25° ) (最大)
    80 A
  • IC (@ 100°) (最大)
    50 A
  • ICpuls (最大)
    150 A
  • IF (最大)
    100 A
  • IFpuls (最大)
    150 A
  • Irrm
    27.7 A
  • Ptot (最大)
    333 W
  • QGate
    310 nC
  • Qrr
    1.8 nC
  • RGint
    0 Ω
  • RG
    7 Ω
  • td(off)
    299 ns
  • td(on)
    26 ns
  • tf
    29 ns
  • tr
    29 ns
  • tSC
    5 µs
  • VCE(sat)
    1.5 V
  • VCE (最大)
    600 V
  • VF
    1.65 V
  • スイッチング周波数
    TRENCHSTOP™ 2-20 kHz
  • スイッチング周波数 (範囲)
    2 kHz ～ 20 kHz
  • パッケージ
    TO-247-3
  • 技術
    IGBT TRENCHSTOP™
推奨
OPN
IKW50N60TFKSA1
製品ステータス active
インフィニオンパッケージ
PG-TO247-3
パッケージ名 TO247
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TO247-3
パッケージ名 TO247
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Hard-switching 600 V, 50 A TRENCHSTOP™ IGBT3 copacked with full-rated free-wheeling diode in a TO-247 package, leads to significant improvement of static as well as dynamic performance of the device, due to combination of trench-cell and fieldstop concept. The combination of IGBT with soft recovery emitter controlled diode further minimizes the turn-on losses. The highest efficiency is reached due to the best compromise between switching and conduction losses.

特長

  • Lowest VCEsatdrop
  • Low switching losses
  • Positive temp. coeffi. in VCEsat
  • Easy parallel switching capability
  • Very soft, fast recovery diode
  • High ruggedness
  • Temperature stable behavior
  • Low EMI emissions
  • Low gate charge
  • Very tight parameter distribution
