IFX91041EJ V50

The IFX91041EJ V50 series are monolithic integrated circuits that provide all active functions for a step-down (buck) switching voltage regulator.
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IFX91041EJ V50
IFX91041EJ V50

Product details

  • Iq max
    1800 mA
  • Iq
    7000 µA
  • VQ (マルチ)
    5.0 V
  • インヒビット
    yes
  • ウォッチドッグ
    no
  • ピークリフロー温度 max
    260 °C
  • プロダクトID
    SP000660596
  • モイスチャー感度レベル
    3
  • リセット
    no
  • リフロー回数
    3
  • リプレースメント
    TLE8366E V50
  • レギュレーター タイプ
    Buck Regulator
  • 予算価格€/ 1k
    0.8
  • 保護
    yes
  • 備考
    VQ fixed to 5.0V; Tolerance 2% up to 1000mA; DSO-8 EP
  • 出力電流タイプ
    Buck Converter
  • 動作温度
    -40 °C to 150 °C
  • 実装
    SMT
  • 許容範囲
    2(4)%
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:
These devices are suited for use in industrial applications featuring protection functions such as current limitation and over temperature shutdown.

機能

  • 1.8A step down voltage regulator
  • 5.0 V Output Voltage
  • ± 2% output voltage tolerance (+-4% for full load current range)
  • Integrated power transistor
  • PWM regulation with feed forward
  • Input voltage range from 4.75V to 45V
  • 370 kHz switching frequency
  • Synchronization input
  • Very low shutdown current consumption (<2uA)
  • Soft-start function
  • Input under voltage lockout
  • Suited for industrial applications: Tj = -40 °C to +125°C
  • Green Product (RoHS compliant)

利点

  • Lowest Current Consumption
  • High Input Voltage (>30V)
  • High Output Current (>400mA)
  • Highest Efficiency
  • Wide Temperature Range

用途

図

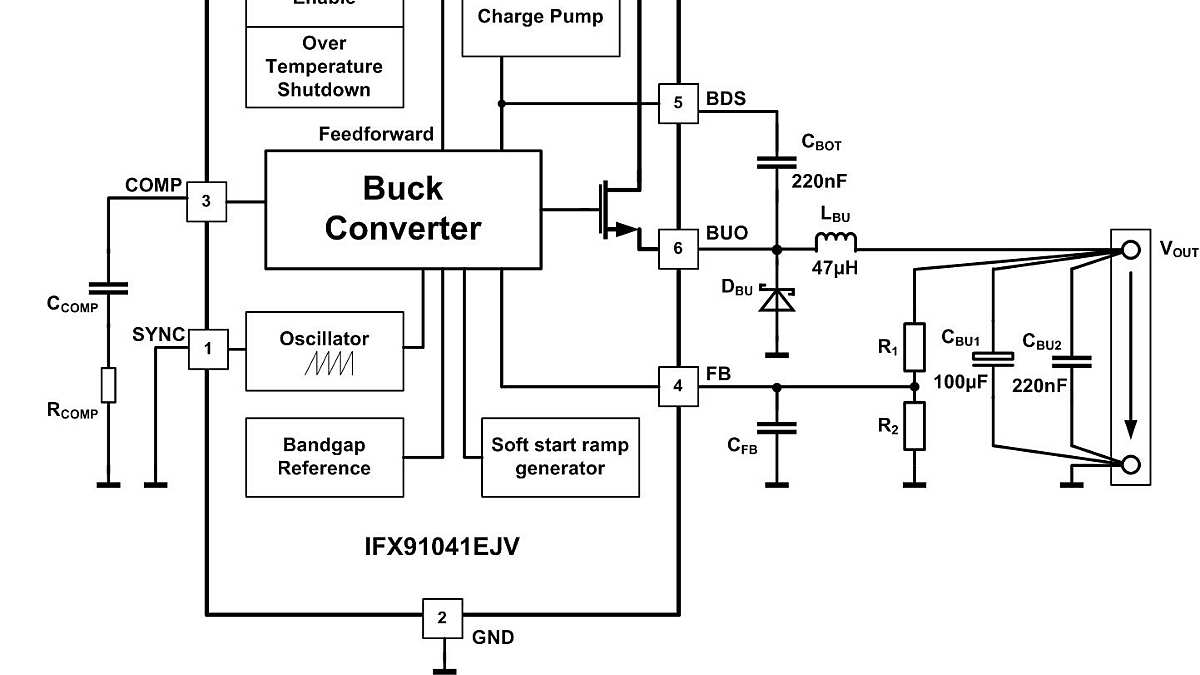

Application_Diagram_IFX91041_ADJ
Application_Diagram_IFX91041_ADJ
Application_Diagram_IFX91041_ADJ Application_Diagram_IFX91041_ADJ Application_Diagram_IFX91041_ADJ
×
