ICL5102

High performance PFC + resonant controller for LCC and LLC
データシート
パッケージ
ボード
ソフトウェア
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ICL5102
ICL5102
EA.
データシート

Product details

  • fSW max
    500 kHz
  • ICC
    4 mA
  • VCC
    8.5 V to 18.5 V
  • アプリケーション
    Charger, Lighting, SMPS
  • スイッチング周波数
    22 kHz to 500 kHz
  • トポロジー
    PFC + LLC/LCC
  • パッケージ
    PG-DSO-16
  • 備考
    High Performance PFC + Resonant Controller for LLC / LCC Topologies
  • 出力特性
    Constant current+constant voltage
  • 出力電流タイプ
    Constant current+constant voltage
  • 動作温度
    -40 °C to 150 °C
  • 種類
    AC-DC Controller
  • 製品カテゴリ
    LED Driver ICs
  • 言語
    PowerEsim
  • 電流モード制御
    no
推奨
OPN
ICL5102XUMA2
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-16
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-16
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
ICL5102 is a highly integrated combo controller IC with a universal input of 70V to 325V, which allows manufactures to realize global designs, keeping cost for product variety and stock low. Highest efficiency of up to 94% by resonant topology, a THD factor less than 3.5% and a high power factor of more than 0.95 allow for more lumen output and less thermal load, enabling cost effective designs and keeping cost for LEDs and heat sink low.

機能

  • Universal input70–325V
  • Highest effic'y to 94% by res. topology
  • THD <3.5%,PF >0.95
  • Burst mode, low standby
  • Low BOM cost Combo controller IC
  • 500V MOSFETs at LLC stage

利点

  • Enables global designs
  • PFC and THD at full and light load
  • High efficiency: more lumen output
  • No components required
  • Protection and auto restart

図

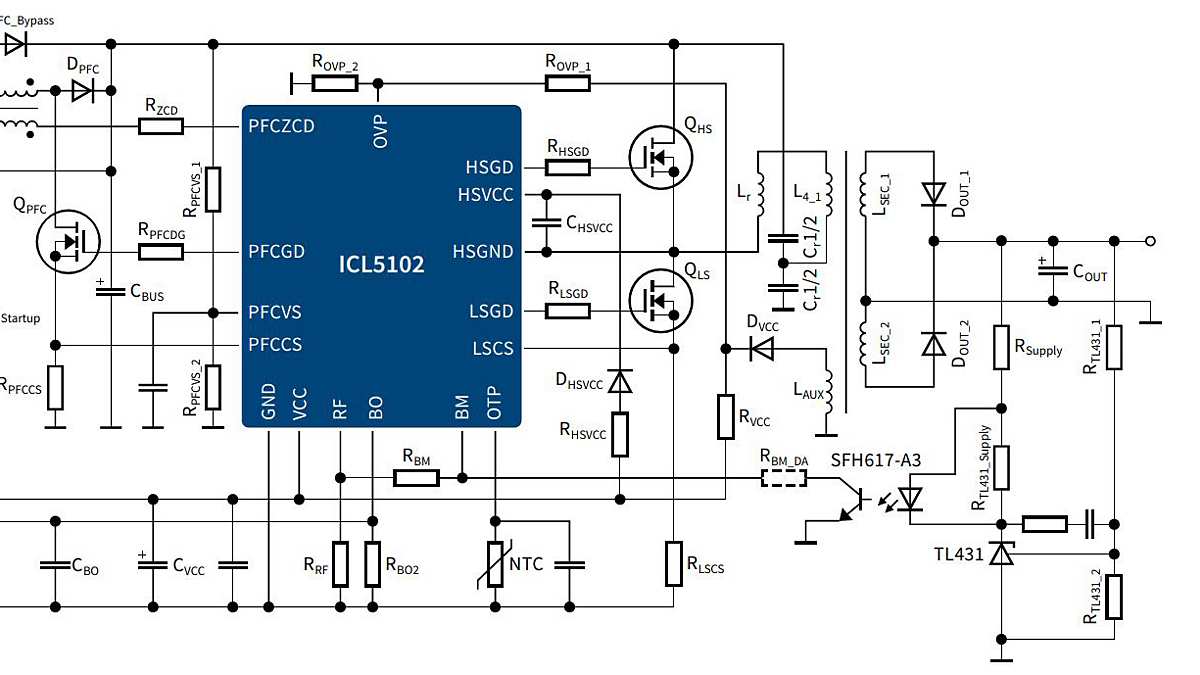

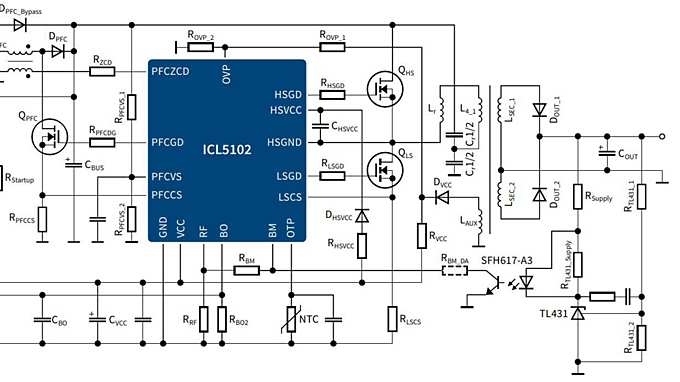

ICL5102-typical-application-schematic-from-PB
ICL5102-typical-application-schematic-from-PB
ICL5102-typical-application-schematic-from-PB ICL5102-typical-application-schematic-from-PB ICL5102-typical-application-schematic-from-PB
×
