ICE5QR0680BG-1

新規

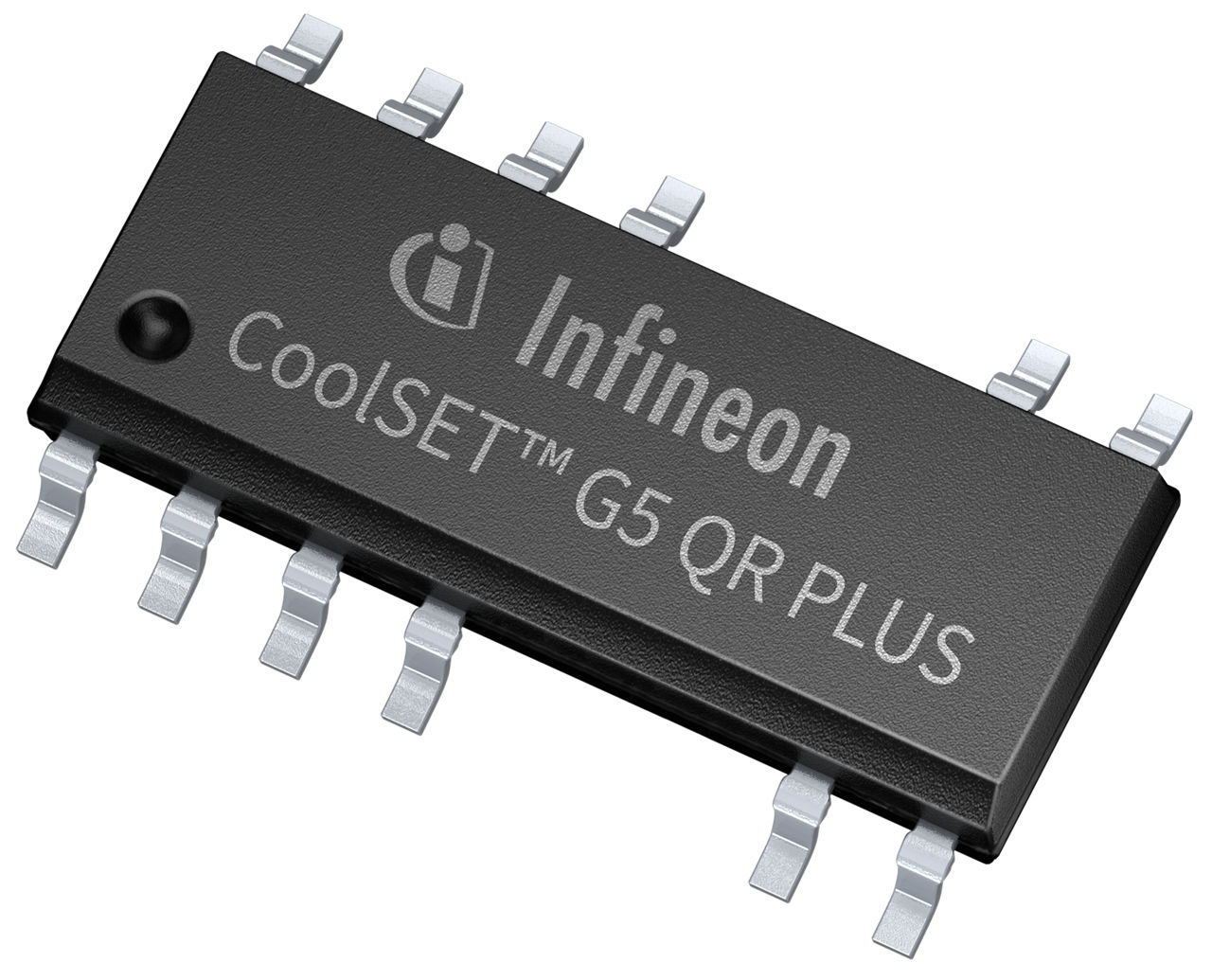

CoolSET™ 5th generation quasi-resonant flyback controller with integrated 800V CoolMOS™ SJ MOSFET in SMD package
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ICE5QR0680BG-1
ICE5QR0680BG-1
EA.
データシート

Product details

  • ESD Protection max
    2 kV
  • ICC
    0.9 mA
  • Pout max
    42 W
  • RDS (on) max
    0.71 Ω
  • VCC
    10.5 V to 29 V
  • VDS max
    800 V
  • Topology
    Flyback
  • Operating Temperature
    -40 °C to 129 °C
  • Frequency Range
    Variable
  • Mounting
    SMD
推奨
OPN
ICE5QR0680BG1XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-12
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-12
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The Quasi resonant flyback controller with a valley-switching scheme and an 800V CoolMOS™ P7 superjunction MOSFET in single DSO-12 package offers a high level of integration that provides a comprehensive suite of protection features, frequency jittering to minimize EMI, and frequency reduction in tandem with the decrease of load to improve overall efficiency. On top, the active burst mode improves light-load/standby performance.

機能

  • Integrated 800 V CoolMOS™
  • Avalanche rugged CoolMOS™
  • Load dependent frequency reduction
  • Start-up with Cascode configuration
  • Increased pin voltage rating
  • Comprehensive protections w/o latching
  • Selectable Burst Mode

利点

  • Ease of system design
  • High reliability
  • Improved overall system efficiency
  • Auto restart recovery scheme
  • Fast startup time
  • Low EMI
  • Supports isolated/non-isolated topology
  • Low standby power
