ICE3B0365J-T
ICE3B0365J-T
データシート

製品仕様情報

  • ESD保護 (最大)
    2 kV
  • ICC
    2.5 mA
  • Pout (最大)
    13 W
  • RDS (on) (最大)
    7.5 Ω
  • tf
    30 ns
  • tr
    30 ns
  • VCC 範囲
    10.3 V～26 V
  • VDS (最大)
    650 V
  • グリーン製品
    Yes
  • サブアプリケーション
    Offline SMPS
  • スイッチング周波数
    67 kHz
  • トポロジー
    Isolated Flyback

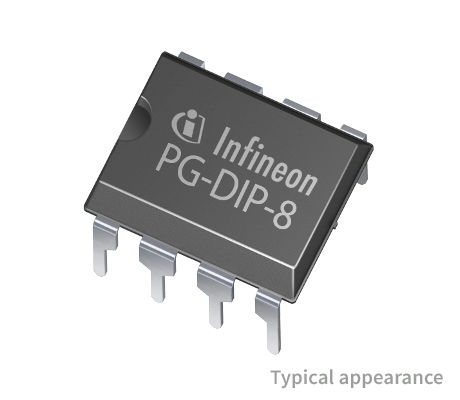

  • パッケージ
    PG-DIP-8
  • 動作温度 範囲
    -40 °C～130 °C
  • 周波数範囲
    67kHz fixed
  • 実装
    THT
  • 対象アプリケーション
    Power Supplies
  • 技術
    Gen3
  • 種類
    PWM controller with integrated MOSFET
OPN
製品ステータス
インフィニオン パッケージ
パッケージ名
梱包サイズ
梱包形態
MSL (湿度感受性レベル)
防湿梱包
鉛フリー
ハロゲンフリー
RoHS対応
Infineon stock last updated:
Integrated power management IC with 650V avalanche rugged CoolMOS™, start-up cell and fixed frequency current mode flyback PWM controller in DIP-8 package. Capable for 13.6W SMPS design. The additional features include an active burst mode operation to achieve extremely low standby power consumption, frequency jittering to obtain low EMI, adjustable blanking window to facilitate load jumps and high voltage start-up cells that allows you to quickly power up your controller from the rectified line.

特長

  • Peak current control (current mode)
  • 67kHz fixed switching frequency with frequency jitter (low EMI)
  • Adjustable blanking window
  • Active burst mode (low standby power <100mW)
  • Enhanced integrated protection functions (auto-restart)
  • Accurate peak power limitation
  • Modulated gate drive, etc.

利点

  • Extremely low standby power
  • Very accurate max power control
  • Low EMI noise, etc.
