FZ250R65KE3
Active and preferred

FZ250R65KE3

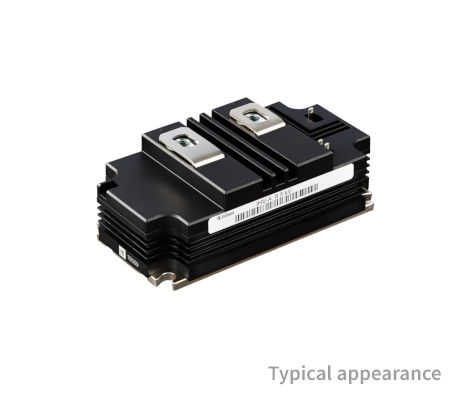

6500 V, 250 A single switch IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FZ250R65KE3
FZ250R65KE3
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    250 A
  • IC (最大)
    250 A
  • VCE(sat) (Tvj=25°C typ)
    3 V
  • VCES / VRRM
    6500 V
  • VF (Tvj=25°C typ)
    3 V
  • コンフィギュレーション
    Single switch
  • パッケージ
    IHV
  • 寸法 (width)
    140 mm
  • 寸法 (length)
    73 mm
  • 技術
    IGBT3 - E3
  • 特長
    10.4 kV isolation
  • 認定
    Industrial, Traction
  • 電圧クラス (最大)
    6500 V
推奨
OPN
FZ250R65KE3NPSA1
製品ステータス active and preferred
インフィニオン パッケージ A-IHV73
パッケージ名 N/A
梱包サイズ 4
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ A-IHV73
パッケージ名 -
梱包サイズ 4
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
IHV 6500 V , 250 A 73 mm single switch IGBT Module with IGBT 3 and emitter controlled 3 diode.

特長

  • High DC stability
  • Low VCEsat
  • Extended storage temperature
  • * down to T(stg) = -55°C
  • Package with CTI > 600
  • Package insulation 10.4 kV AC 1min
  • High creepage & clearance distances
  • Increased TC capability
  • Fire & smoke EN45545 R22, R23 : HL3

利点

  • Standardized housing: 73x140x48 mm
  • decades of field experience
  • Long service life
  • Tough against overloads & faults
  • Low FIT Rate
