アクティブで優先
RoHS準拠

FZ1600R33HE4

3300 V, 1600 A single switch IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FZ1600R33HE4
FZ1600R33HE4
データシート

Product details

  • IC(nom) / IF(nom)
    1600 A
  • IC max
    1600 A
  • VCE(sat) (Tvj=25°C typ)
    2.4 V
  • VCES / VRRM
    3300 V
  • VF (Tvj=25°C typ)
    2.9 V
  • Configuration
    Single switch
  • Housing
    IHM B
  • Dimensions (width)
    140 mm
  • Dimensions (length)
    130 mm
  • Technology
    IGBT4 - E4
  • Features
    200% PC
  • Qualification
    Traction, Industrial
  • Voltage Class max
    3300 V
推奨
OPN
FZ1600R33HE4BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-IHVB130
パッケージ名 N/A
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-IHVB130
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

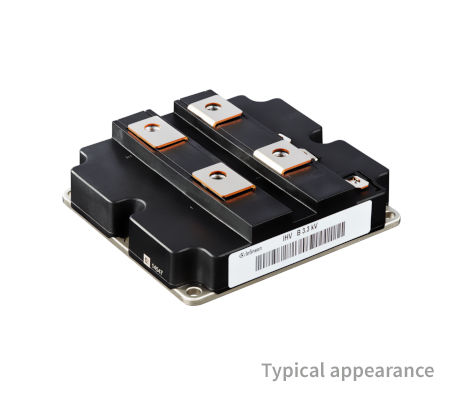

IHV-B 3300 V , 1600 A 130 mm single switch IGBT Module with TRENCHSTOP™ IGBT4 and Emitter Controlled 4 diode. The experienced solution for traction and industry applications.

機能

  • High DC stability
  • High short-circuit capability
  • Low switching losses
  • Low VCEsat
  • Rectangular non truncated (RB-)SOA
  • Tvj op=150°C
  • AlSiC base plate with AlN substrate
  • for increased Thermal cycling
  • Fire & smoke EN45545 R22, R23 : HL3
  • Package with CTI > 600
  • 2x PowerCycling vs state of the art
  • best in class power density

利点

  • Standardized housing: 130x140x38 mm
  • Unbeatable dynamic robustness
  • Long service life
  • 2xPC = 110% power at same lifetime
  • or 200% lifetime
  • or 8K more safety buffer
  • enables 30% size reduction
  • DD+FZ1600 enables 1.6+ MW aircooled
  • Enables inverter frame size jump
  • Low FIT Rate
  • UL recognized
