新規設計は非推奨
RoHS準拠

FZ1500R33HL3

3300 V, 1500 A single switch IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FZ1500R33HL3
FZ1500R33HL3
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    1500 A
  • IC max
    1500 A
  • VCE(sat) (Tvj=25°C typ)
    2.4 V
  • VCES / VRRM
    3300 V
  • VF (Tvj=25°C typ)
    2.25 V
  • コンフィギュレーション
    Single switch
  • パッケージ
    IHV B
  • 寸法 (length)
    190 mm
  • 寸法 (width)
    140 mm
  • 技術
    IGBT3 - L3
  • 認定
    Industrial, Traction
  • 電圧クラス max
    3300 V
OPN
FZ1500R33HL3BPSA1
製品ステータス not for new design
インフィニオンパッケージ AG-IHVB190
パッケージ名 N/A
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ AG-IHVB190
パッケージ名 -
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

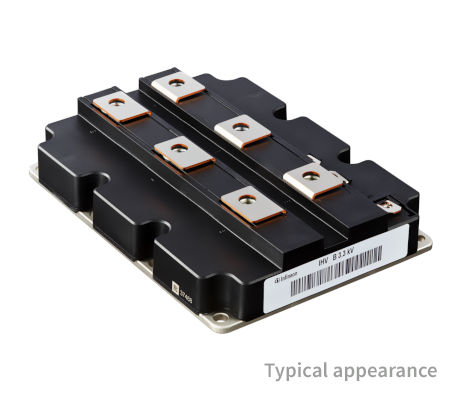

IHV B 3300 V , 1500 A 190 mm single-switch IGBT Module with TRENCHSTOP™ IGBT 3, low switching losses and Emitter Controlled diode - The experienced solution for traction and your medium voltage drives applications.Also available as fast switching device: FZ1500R33HE3

機能

  • High DC stability
  • High short-circuit capability
  • optimized for high Ls applications
  • Low VCEsat
  • Rectangular non truncated (RB-)SOA
  • Tvj op=150°C
  • AlSiC base plate with AlN substrate
  • for increased Thermal cycling
  • Fire & smoke EN45545 R22, R23 : HL3
  • Package with CTI > 600

利点

  • Standardized housing: 190x140x38 mm
  • decades of field experience
  • Long service life
  • Tough against overloads & faults
  • Low FIT Rate
  • UL recognized
