FZ1200R17HE4
アクティブ
RoHS対応
鉛フリー

FZ1200R17HE4

1700 V, 1200 A single switch IGBT module
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FZ1200R17HE4
FZ1200R17HE4
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    1200 A
  • IC (最大)
    1200 A
  • VCE(sat) (Tvj=25°C typ)
    1.95 V
  • VCES / VRRM
    1700 V
  • VF (Tvj=25°C typ)
    1.8 V
  • コンフィギュレーション
    Single switch
  • パッケージ
    IHM B
  • 寸法 (width)
    140 mm
  • 寸法 (length)
    130 mm
  • 技術
    IGBT4 - E4
  • 認定
    Industrial
  • 電圧クラス (最大)
    1700 V
推奨
OPN
FZ1200R17HE4HOSA2
製品ステータス active
インフィニオン パッケージ AG-IHMB130
パッケージ名 N/A
梱包サイズ 2
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ AG-IHMB130
パッケージ名 -
梱包サイズ 2
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
1700V IHMB 130mm single switch IGBT Module with Trench/Fieldstop IGBT4 - The best solution for your industry applications

特長

  • Extended operation temp. Tvj op
  • Low switching losses; Low VCEsat
  • Tvj op = 150°C
  • 4 kV AC 1min insulation
  • Package with CTI > 400
  • High creepage & clearance distances
  • Copper base plate
  • UL recognised

アプリケーション

図

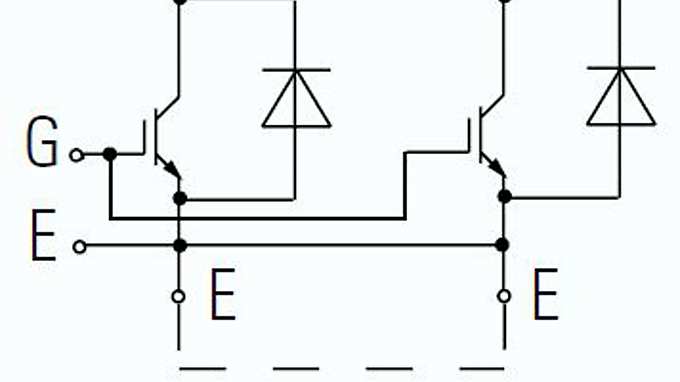

Circuit_diagram_IHM_130mm_single_switch
Circuit_diagram_IHM_130mm_single_switch
Circuit_diagram_IHM_130mm_single_switch Circuit_diagram_IHM_130mm_single_switch Circuit_diagram_IHM_130mm_single_switch
×
