FS75R07N2E4_B11

FS75R07N2E4_B11

650 V, 75 A sixpack IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS75R07N2E4_B11
FS75R07N2E4_B11
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    75 A
  • IC (最大)
    75 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    650 V
  • VF (Tvj=25°C typ)
    1.55 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    EconoPACK™ 2
  • 寸法 (length)
    107.5 mm
  • 寸法 (width)
    45 mm
  • 技術
    IGBT4 - E4
  • 特長
    PressFIT
  • 認定
    Industrial
  • 電圧クラス (最大)
    650 V
OPN
製品ステータス
インフィニオン パッケージ
パッケージ名
梱包サイズ
梱包形態
MSL (湿度感受性レベル)
防湿梱包
鉛フリー
ハロゲンフリー
RoHS対応
Infineon stock last updated:

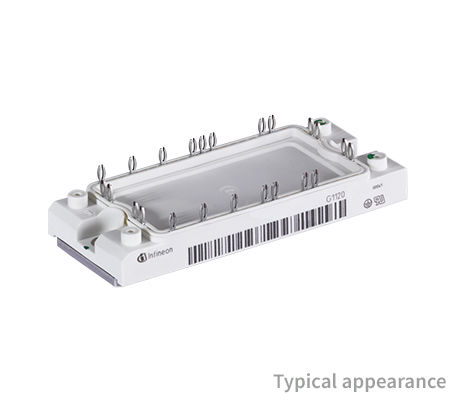

EconoPACK™ 2 650 V, 75 A sixpack IGBT module with low sat and fast TRENCHSTOP™ IGBT4, Emitter Controlled 4 diode, NTC and PressFIT Contact Technology. Also available as variation with Soldering connection technology: FS75R07N2E4 .

特長

  • Incr. blocking volt. capab. < 650 V
  • High short circuit capability
  • Self limiting short circuit current
  • Tvj op = 150°C
  • Integrated NTC temperature sensor
  • Copper base plate
  • Standard housing
