新規設計は非推奨
RoHS準拠

FS150R12KE3G

1200 V, 150 A sixpack IGBT module
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS150R12KE3G
FS150R12KE3G
データシート

Product details

  • IC(nom) / IF(nom)
    150 A
  • IC max
    150 A
  • VCE(sat) (Tvj=25°C typ)
    1.7 V
  • VF (Tvj=25°C typ)
    1.65 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    EconoPACK™ + B
  • 寸法 (width)
    150 mm
  • 寸法 (length)
    162 mm
  • 技術
    IGBT3 - E3
  • 特長
    Solder Pin
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
OPN
FS150R12KE3GBOSA1
製品ステータス not for new design
インフィニオンパッケージ AG-ECONOPP
パッケージ名 N/A
包装サイズ 4
包装形態 TRAY
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオンパッケージ AG-ECONOPP
パッケージ名 -
包装サイズ 4
包装形態 TRAY
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EconoPACK™ + B-series 1200V sixpack IGBT Module with Trench/Fieldstop IGBT3 and Emitter Controlled HE diode

機能

  • Easy separation of DC and AC
  • Optimized thermal resistance
  • Highest power density

用途

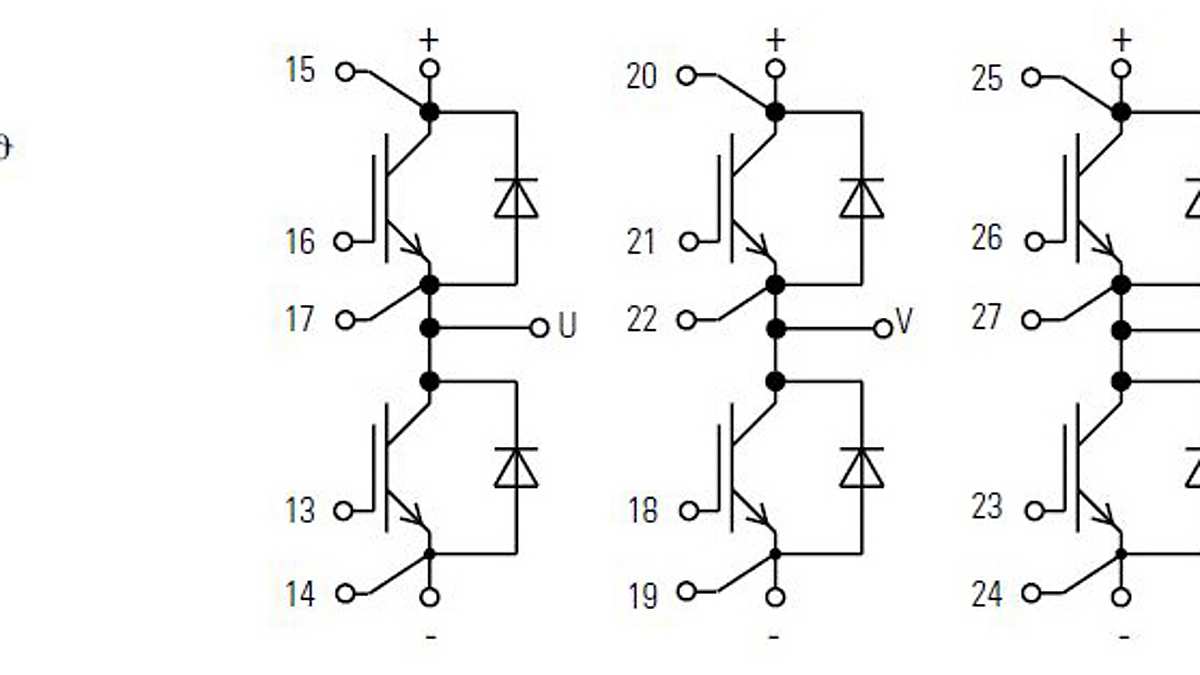

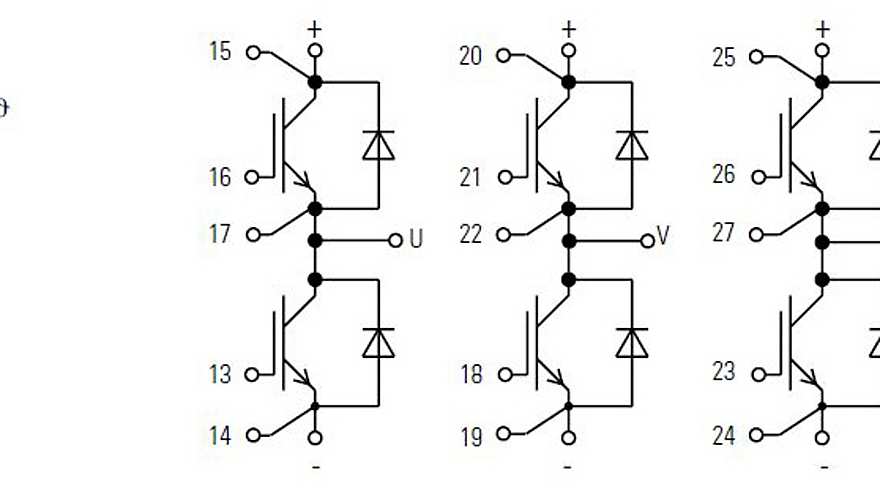

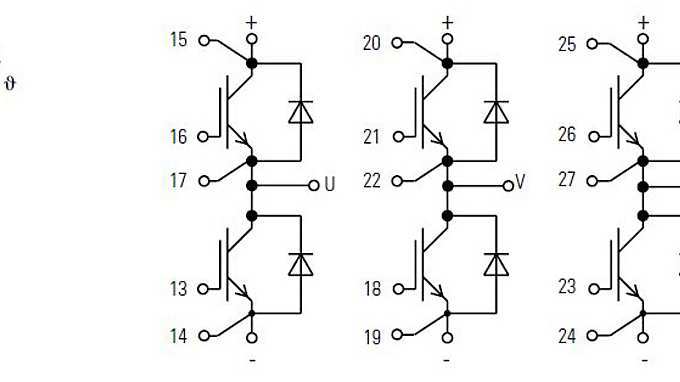

図

Circuit_diagram_EconoPACK_x_Exa
Circuit_diagram_EconoPACK_x_Exa
Circuit_diagram_EconoPACK_x_Exa Circuit_diagram_EconoPACK_x_Exa Circuit_diagram_EconoPACK_x_Exa
×
